Para conectarse a una máquina o dispositivo de doble columna

La conexión a dos dispositivos de medición se diferencia de la de columnas únicas en que hay que seleccionar y configurar el protocolo de conexión de cada dispositivo de forma independiente.

Conexión a una máquina de doble columna mediante el protocolo de conexión I++

  1. Inicie los servidores I++ de cada columna y seleccione las herramientas que se van a utilizar.
  2. En PowerInspect, haga clic en la pestaña de Herramientas > Máquina > Configurar.

    Se abre el cuadro de diálogo de Configuración de Autodesk CMMDriver.

  3. Para que PowerInspect no se conecte a la columna 1, deje desactivada la casilla de Controlador activado.

    Desactivar esta casilla permite trabajar con una inspección de doble columna cuando alguna de las columnas no está disponible. Esto impide que ningún documento abierto se conecte a la columna y desactiva automáticamente la predicción de colisiones.

  4. Hacer clic en Seleccionar, y hacer doble clic en I++ en el cuadro de diálogo Seleccionar Protocolo de Conexión.

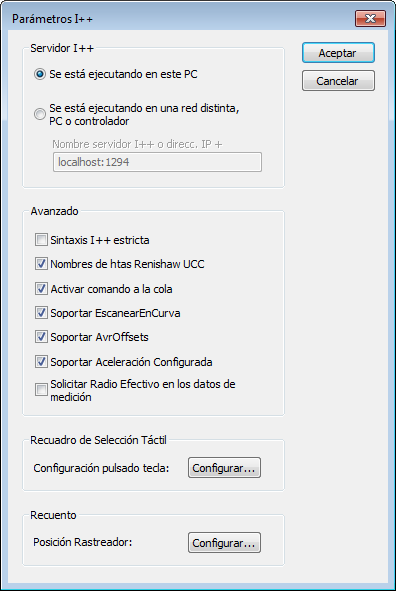

  5. Hacer clic en Parámetros. Se muestra el cuadro de diálogo Parámetros I++.

  6. Seleccionar El servidor I++ se está ejecutando en este PC.
  7. En la sección de Avanzado, configure el servidor I++ que se esté ejecutando y haga clic en el botón de Aceptar para cerrar el cuadro de diálogo.
  8. Para ver la matriz de transformación de esta columna en la calibración anterior, haga clic en el botón de Visualizar la matriz.
  9. En el cuadro de diálogo de Configuración del Controlador MMC, haga clic en el botón de Cerrar.
  10. Haga clic en la pestaña de Herramientas > Máquina 2 > Configurar.

    Se abre el cuadro de diálogo de Configuración de Autodesk CMMDriver.

  11. Para que PowerInspect no se conecte a la columna 2, deje desactivada la casilla de Controlador activado.
  12. Hacer clic en Seleccionar, y hacer doble clic en I++ en el cuadro de diálogo Seleccionar Protocolo de Conexión.
  13. Hacer clic en Parámetros. Se muestra el cuadro de diálogo Parámetros I++.
  14. Seleccionar El servidor I++ se está ejecutando en una red distinta, PC o controlador.
  15. En el recuadro Nombre del servidor I++ o dirección IP + puerto, introducir la dirección IP del ordenador en el que el servidor de la segunda columna se esté ejecutando.
  16. En el área de Avanzado, seleccionar las configuraciones para el Servidor I++ que se está ejecutando, y hacer clic en Aceptar.
  17. Para ver la matriz de transformación de esta columna en la calibración anterior, haga clic en el botón de Visualizar la matriz.
  18. En el cuadro de diálogo de Configuración del Controlador MMC, haga clic en el botón de Cerrar.

Conexión a dispositivos de doble columna

  1. Haga clic en la pestaña de Herramientas > Máquina > Configurar.
  2. En el cuadro de diálogo de Configuración MMC, haga clic en Seleccionar.
  3. En el cuadro de diálogo Seleccionar Protocolo de Conexión, hacer doble clic en el protocolo de comunicación para el dispositivo de medida.
  4. Si el protocolo seleccionado cuenta con parámetros adicionales, haga clic en Parámetros para configurarlos.
  5. Haga clic en la pestaña de Herramientas > Máquina 2 > Configurar.
  6. Repita los pasos del 2 al 4 para el segundo dispositivo.
Nota: Para elegir uno de los dos brazos, utilice la pestaña de Máquina y seleccione un dispositivo en la lista desplegable de Máquina.
