La alineación de offset permite alinear una pieza midiendo una única posición dada. Los ejes de la pieza tienen que estar alineados a los ejes del dispositivo de medición, así que solo se puede utilizar con máquinas de medición por coordenadas (CMM).
Nota: Las alineaciones de desfase solo están disponibles cuando se crean inspecciones para máquinas CNC y manuales.
Para crear una Alineación de offset:
- Seleccione el nivel de definición en la secuencia de inspección.

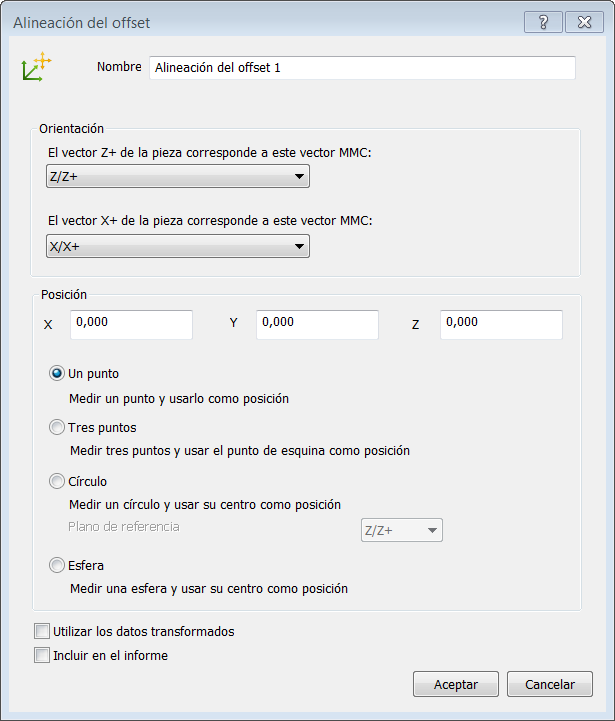

- Haga clic en la pestaña de Alineaciones y referencias > panel de Alineaciones > Desfase. Se abre el cuadro de diálogo de Alineación de offset.
- Introduzca el Nombre de la alineación.
- En la lista de Vector Z+ de la pieza coincide con este vector MMC, seleccione el eje del punto de referencia de máquina que corresponde al vector Z+ del SCP (punto de referencia CAD).
- En la lista de Vector X+ de la pieza coincide con este vector MMC, seleccione el eje del punto de referencia de máquina que corresponde al vector X+ del SCP (punto de referencia CAD).
- En los campos de X, Y y Z, introduzca la coordenada SCP del punto que corresponde al punto medido en la pieza.
- Escoger un método de medición. Seleccione la opción de:
- La opción de Un punto para sondear el punto que corresponde a las coordenadas configuradas.
- La opción de 3 puntos para configurar la posición de los planos principales sondeando un punto se los ejes X, Y y Z. El punto de la alineación se calcula a partir de la esquina que forman los planos.
- Círculo para calcular la posición del punto a partir del centro de un círculo sondeado. Seleccione una entrada de la lista desplegable para configurar el plano de referencia en el que se encuentra el círculo sondeado.
- Esfera para calcular la posición del punto a partir del centro de una esfera sondeada.
- Si en la secuencia de inspección las mediciones de las figuras construidas se han realizado con varios dispositivos de medición o desde varias posiciones del mismo dispositivo, active la casilla de Usar los datos transformados. Esto convertirá las coordenadas de dispositivo en coordenadas CAD, de modo que todos los cálculos utilicen un sistema de referencia común.
Esta casilla no tiene ningún efecto cuando todas las coordenadas de la inspección se obtienen con un único dispositivo de medición en una única ubicación o cuando en la secuencia de inspección no hay figuras construidas.
- Para incluir los detalles del elemento en el informe, active la casilla de Incluir en el informe.
- Haga clic en el botón de Aceptar para guardar la alineación y cerrar el cuadro de diálogo.
Nota: Antes de medir la alineación, asegúrese de que los ejes de la pieza están alineados correctamente con los ejes del dispositivo de medición.
