Utilice curvas digitalizadas para sondear una curva por las superficies de una pieza. Úselas para medir secciones alrededor de una pieza, así como para crear una imagen de pieza que pueda utilizar para realizar ingeniería inversa.

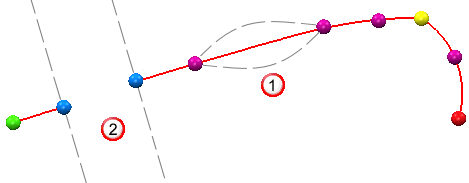

La posición en la que un punto se añade a la curva se determina por su proximidad al segmento más cercano.
Si el nuevo punto está:
- Dentro de la zona de captación de un segmento de enlace
, se inserta entre los puntos existentes.
- Dentro de la zona de captación de un segmento hueco
, se añade un segmento de enlace entre el nuevo punto y el punto existente más cercano, además de insertarse un segmento hueco entre el nuevo punto y el punto existente más lejano.
- Fuera de la zona de captación de un segmento, se introduce al principio o al final de la curva, lo que esté más cerca.
La opción de Polilínea controla si la curva digitalizada es una polilínea o spline.
Si la curva digitalizada es spline, Tolerancia spline especifica la distancia máxima que la curva spline puede variar con respecto a la posición medida de los puntos sondeados. Si se establece un valor superior, la curva se suaviza mediante una trayectoria de puntos promedio. La curva disimula imperfecciones de la superficie y es posible que no toque todos los puntos. Un valor bajo crea una curva que se ajusta más a los puntos y que devuelve una representación de la superficie más fiel. Un valor de Tolerancia spline de 0 hace que la curva recorra todos los puntos sondeados.
Colores de los puntos de curva

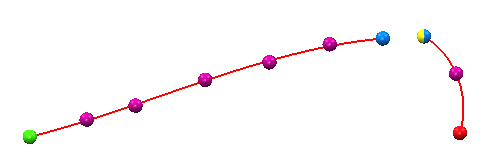

Cuando se sondean curvas digitalizadas, PowerInspect utiliza colores para clasificar sus puntos. En el cuadro de diálogo de Opciones, es posible cambiar los colores de la curva accediendo a la página de Colores > Curvas. Por defecto:
- Verde indica el primer punto de la curva.
- Rojo indica el último punto de la curva.
- Azul indica un punto gap.
- Amarillo indica un punto de borde.
- Morado indica los otros puntos de la curva.
Los puntos que pertenecen a más de una categoría son multicolores. Por ejemplo, un punto de borde que también está marcado como un punto gap se muestra como una esfera azul y amarilla:
