Página de Colores (cuadro de diálogo de Opciones)

Seleccione los colores utilizados en la interfaz de PowerInspect.

 Cinta de opciones: Pestaña Fichero Opciones Opciones de la aplicación Opciones de visualización Colores

Se muestran las siguientes opciones y páginas.

• Colores: controle cómo se muestran los elementos en la vista CAD cuando se seleccionan en la secuencia de inspección.
  • Resaltar la selección: cambia la luminosidad de los objetos seleccionados.

    Desactive la opción para inhabilitar el resaltado.

  • Cambio de luminosidad: se iluminan los objetos seleccionados. Cuando el valor es positivo, se iluminan los objetos seleccionados; cuando es negativo, se oscurecen.

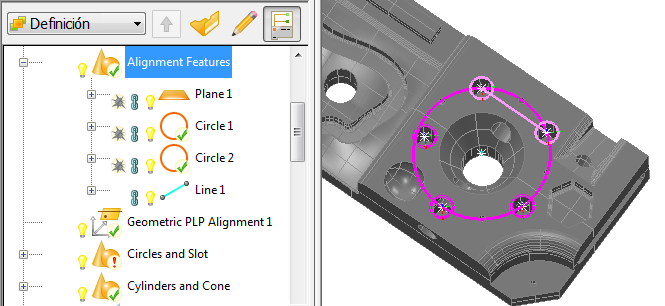

    Se aplica un +60 % de luminosidad a los elementos del grupo de figuras de alineación siguiente.



• General: defina el color de fondo de la vista CAD, las caras posteriores, las superficies seleccionadas, las flechas de etiqueta y las líneas de la cuadrícula.
• Entidades: especifique los colores de los indicadores de información de los elementos seleccionados en la vista CAD o la secuencia de inspección.
  • Resaltar entidades con el color de resalte: resalte objetos utilizando un color determinado.
  • Color de resalte: color de los objetos resaltados. Desactive la opción para resaltar los objetos mediante luminosidad.
  • Color principal: color del objeto.
    Nota: La barra deslizante de Cambio de luminosidad en la página de Colores controla el cambio de color cuando la casilla está desactivada. En ese caso, los ajustes de la entidad de resalte no tienen ningún efecto.
• Cuadrícula: color de la cuadrícula en la vista CAD.
• Medida: color utilizado en modo de medición en pantalla completa.
• Nube de puntos: colores utilizados en las nubes de puntos.

  Curvas: colores utilizados para mostrar puntos y líneas en curvas digitalizadas.

  Nota: La página de Curvas solo está disponible cuando se crean inspecciones para máquinas CNC y manuales.
• Banda de tolerancia: colores de tolerancia del confeti de puntos de inspección y color del texto en la escala de tolerancia de los grupos de inspección y de nubes de puntos.
  • Utilizar un degradado entre los colores clave: utilice un rango de color para indicar la desviación relativa de cada punto. Desactive la casilla para utilizar un único color para las bandas por encima de la tolerancia, dentro de tolerancia y por debajo de la tolerancia.
• Etiquetas y dimensiones gráficas: colores que indican las mediciones de dentro y fuera de tolerancia en las etiquetas y las dimensiones, así como en las pestañas de Info e Informe.

  Para modificar la configuración del color seleccionado, haga clic en el botón circular y seleccione un color en el cuadro de diálogo de Color.

  • Vista previa: compruebe el efecto del cambio en la pestaña de vista CAD.
  • Restablecer: restablezca el color original.
