Los puntos de superficie sobre la marcha permiten inspeccionar una superficie sondeado puntos al azar y comparándolos con sus nominales CAD.
Nota: Los puntos de superficie sobre la marcha solo están disponibles cuando se crean inspecciones para máquinas CNC o manuales.
Para sondear puntos de superficie sobre la marcha:
- Cree un grupo de puntos de superficie sobre la marcha.
- Haga clic en la pestaña de Formulario > panel de Superficies > Punto sobre la marcha. Se abre el cuadro de diálogo Puntos de Superficie Sobre la Marcha.

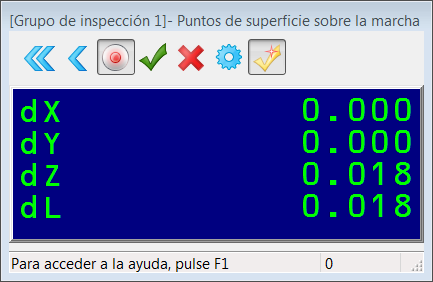

- Sondee un punto en la superficie que se va a inspeccionar. Se visualiza un disco en la vista CAD que señala la ubicación del punto sondeado. La desviación desde el nominal se muestra en el cuadro de diálogo Puntos de Superficie Sobre la Marcha. Por ejemplo:
El color del disco de la vista CAD y el valor de dL del cuadro de diálogo de Puntos de superficie sobre la marcha indica si el punto está dentro (verde), por debajo (azul) o por encima (amarillo) de la tolerancia.
- Repetir el paso 3 para sondear más puntos de superficie.
- Cuando haya terminado de sondear puntos, haga clic en el botón de
para guardar los puntos y cerrar el cuadro de diálogo.
Para ver los detalles de una medición, haga clic en la pestaña de Info, abra el grupo de inspección en la secuencia de inspección y seleccione una medición.
