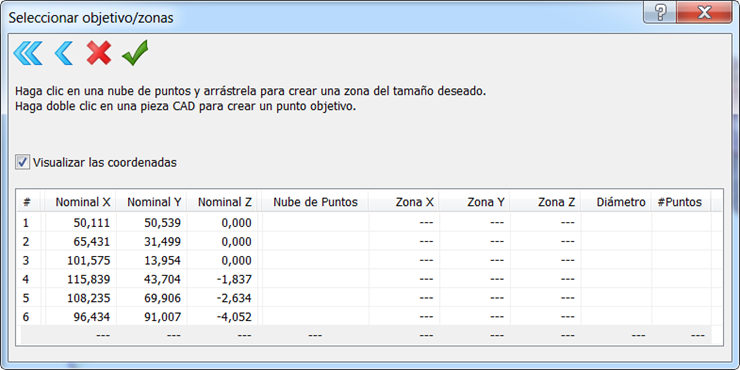

El cuadro de diálogo de Seleccionar objetivo/zonas se abre cuando se hace clic en los botones de Añadir o de Modificar del cuadro de diálogo de Alineación de puntos seleccionados en nube de puntos. Utilícelo para vincular puntos del modelo CAD con zonas de las nubes de puntos durante la creación de alineaciones de puntos seleccionados en nubes de puntos. Por ejemplo:
El cuadro de diálogo se divide en dos secciones:
- Una barra de herramientas que permite configurar los pares de objetivo-zona que se utilizan en la alineación. Seleccione la opción de:
para borrar de la lista todos los pares de objetivo/región.
para borrar el último par de objetivo/región que se haya creado.
para cerrar el cuadro de diálogo sin guardar los cambios.
para cerrar el cuadro de diálogo y guardar los cambios.
- Una lista con los pares de objetivo/región creados. Refleja:
- los ID de los puntos objetivo
- las coordenadas de los puntos objetivo en el modelo CAD
- las coordenadas centrales de las zonas de nube de puntos coincidentes
- el radio de cada zona
- el número de puntos que hay en cada zona
- el nombre de la nube de puntos en la que está la zona
Para acceder a la lista, active la casilla de Visualizar las coordenadas.
