Para visualizar los puntos medidos de los grupos de inspección de superficies en la Vista CAD, seleccione la pestaña de Vista > panel de Opciones de la vista > botón de Puntos.
PowerInspect compara los resultados de las mediciones con los datos CAD y utiliza colores para indicar la desviación respecto a los datos CAD:
- Los puntos verdes están dentro de tolerancia.
- Los puntos rojos están por encima de la banda de tolerancia.
- Los puntos azules están por debajo de la banda de tolerancia.
Para elegir el tipo de visualización, haga clic en la flecha y seleccione:

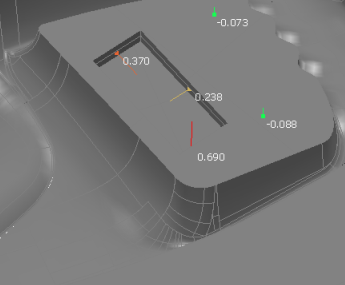

- Pines para visualizar los puntos como pines coloreados en el modelo CAD. Por ejemplo:

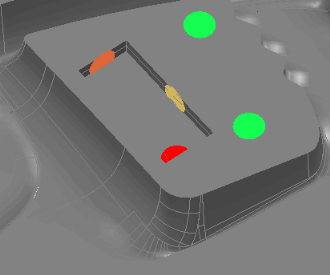

- Confeti para visualizar los puntos del grupo de inspección como puntos coloreados en la Vista CAD. Por ejemplo:
Para ocultar los puntos de inspección, desactive el botón.
