La asignación de ejes permite hacer coincidir los ejes DRO con los del dispositivo de medición.
Nota: El DRO solo está disponible para máquinas CNC y manuales.
Para cambiar la asignación de ejes de la DRO:
- Haga clic en la pestaña de Herramientas > panel de Máquina > DRO.

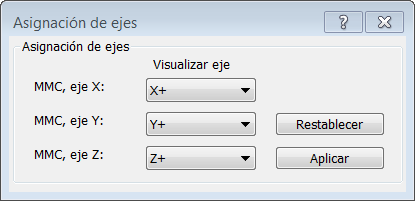

- En el cuadro de diálogo de PowerINSPECT DRO, haga clic en el botón de Mapeado de ejes. Se abre el cuadro de diálogo de Asignación de ejes.
- En las listas de Visualizar eje, seleccione el eje DRO que corresponde a cada eje CMM.
Cada elemento de la lista de Visualizar eje se puede utilizar una única vez. Cuando se utiliza un eje más de una vez, se abre un mensaje de advertencia al aplicar la configuración.
- Haga clic en el botón de Aplicar para guardar los cambios y cerrar el cuadro de diálogo.

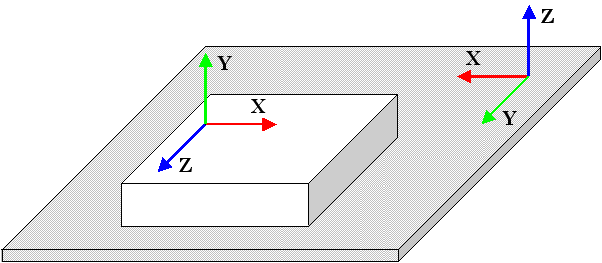

En el ejemplo siguiente, el eje Y de la pieza está alineado con el eje Z del MMC; el eje Z de la pieza está alineado con el eje Y del MMC; y el eje X de la pieza está alineado con el eje X del MMC, pero en la dirección opuesta.
Puede corregir los valores que se visualizan en la DRO con las siguientes asignaciones de ejes:
Nota: Para invertir los mapeos de ejes originales, haga clic en el botón de Restablecer.
