Utilice los puntos de borde redondeados para medir los bordes redondeados de una pieza.
Nota: Los grupos de borde sobre la marcha solo están disponibles cuando se crean inspecciones para máquinas CNC y manuales.
Para medir un borde redondeado:
- Cree un Grupo de borde sobre la marcha y abra el cuadro de diálogo de Grupo de inspección.
- Asigne al grupo un Nombre y un Sistema de coordenadas.

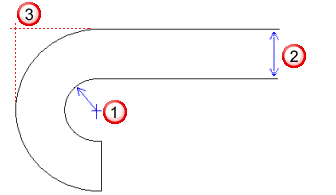

- Seleccione la opción de Borde redondeado e introduzca el Radio del borde
.
Si se especifica un Radio de 0 para el borde redondeado, PowerInspect guarda el grupo como un grupo de inspección de punto de borde.
- Introduzca el espesor de la superficie
en el campo de Borde del área de Desfase predeterminado. Si va a sondear la superficie desde la parte superior, introduzca el offset como un valor positivo. Si va a sondear la superficie desde la parte inferior, introduzca el offset como un valor negativo. La posición nominal del borde redondeado
se calcula como la suma de los valores del Radio y del Borde. - Rellene el resto de atributos del grupo de inspección y haga clic en el botón de Aceptar para guardar los cambios. La vista CAD se muestra en modo pantalla completa, y se muestra el cuadro de diálogo Puntos de Borde Redondeado Sobre la Marcha.
- Sondee el punto de la superficie de la pieza que esté más cerca del borde que va a inspeccionar. Las coordenadas del punto se muestran a la izquierda del cuadro de diálogo Puntos de Borde Redondeado Sobre la Marcha.
- Sondee un segundo punto del borde. Se despliega una barra en la parte inferior del cuadro de diálogo Puntos de borde redondeado sobre la marcha para indicar la proximidad de la sonda a la posición del borde determinada por el primer punto. El color del valor dL indica si el punto está dentro (verde), por debajo (azul) o por encima (amarillo) de la tolerancia.
- Haga clic en el botón de
para guardar las mediciones del punto de borde y sondear el siguiente punto de borde. - Repetir los pasos 6 a 8 para medir más puntos de borde.
- Cuando haya terminado, haga clic en el botón de
para guardar los puntos y cerrar el cuadro de diálogo.
