Para crear una trayectoria de Revestimiento de superficie

Utilice una estrategia de Revestimiento de superficie para crear una trayectoria dentro de una zona delimitada de una superficie base.

1. Haga clic en la pestaña de Adición > panel de Crear trayectorias > Revestimiento de superficie para abrir el cuadro de diálogo de Revestimiento de superficie.
2. Introduzca un Nombre de trayectoria.
3. Abra la página de Plano de trabajo y seleccione un elemento de la lista de Plano de trabajo para especificar el sistema de ejes que se utilizará para crear la trayectoria.
4. Seleccione la página de Revestimiento de superficie y, en la zona de Base:
   1. Seleccione una opción de la lista de Tipo para especificar la geometría de la superficie base.
   2. Seleccione el nivel o el conjunto que contiene la superficie base de la lista de Superficies.
5. Seleccione un Estilo de trayectoria con el que depositar el material:
   • Raster — Está compuesto de movimientos paralelos en línea recta.
   • Desfase — Desfasa múltiples veces una curva drive inicial hasta que ya no se puede desfasar más.
   • Repujado — Corrige la trayectoria directamente sobre un patrón embebido.
6. Especifique los límites de la deposición.
   • En las trayectorias con un Estilo de Raster o Desfase, configure la Zona de deposición a partir de un límite, superficies o coordenadas específicas.
   Nota: Las opciones disponibles dependen del Tipo de superficie base.
   • En las trayectorias con un Estilo de Repujado, especifique el patrón embebido de la lista de Curva drive.
7. Especifique los siguientes valores:
   • Tolerancia — Determina la exactitud con la que la trayectoria sigue los contornos del modelo.
   • Longitud focal — Es la distancia desde la fuente de energía hasta el extremo en el que se forma el cordón. Se representa con una caña de herramienta y es necesaria para obtener resultados de simulación correctos con brazos robóticos.
   • Anchura del cordón — Indica la anchura del cordón de material depositado.
8. En la zona de Paso lateral, especifique los siguientes valores:
   • Valor nominal — La distancia ideal entre pasadas de trayectoria.
   • Sobreespesor (%) — La desviación porcentual con respecto al paso lateral ideal. Los puntos de la trayectoria con desviaciones de paso lateral mayores o menores que el porcentaje de sobreespesor se marcan con el parámetro de punto _STEPOVER, para poder compensarlos más adelante con otros parámetros de proceso.
9. Haga clic en M. de mecanizado y abra el cuadro de diálogo de Espesor de componente para especificar las superficies que se evitarán o ignorarán.

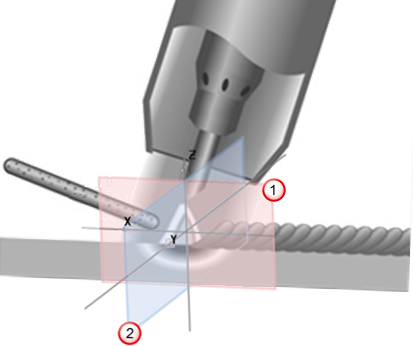

10. Especifique la orientación del Eje de herramienta. El ángulo con el que se deposita el material y, por consiguiente, el ángulo que se dibuja en la superficie base afecta a las propiedades del cordón. Por defecto, el eje de herramienta es siempre normal a la superficie base.
    • Frontal — El ángulo de la herramienta medido en el plano paralelo a la dirección de avance .
    • Lateral — El ángulo de la herramienta medido en el plano perpendicular a la dirección de avance .



11. Haga clic en Calcular.
