Ejemplo de deformación de zonas de triángulos - contorno y punto

El siguiente ejemplo representa una deformación de zonas de triángulos en la que se han utilizado una curva de contorno y un punto:

Nota: Para ver el efecto de la deformación tiene que haber suficientes triángulos como para que se pueda realizar la transformación. El plano del siguiente ejemplo se ha refinado para aumentar el número de triángulos.

1. Seleccione la malla.



2. Haga clic en la pestaña de Herramientas de malla > panel de Triángulos > Deformar con curvas para abrir el cuadro de diálogo de Deformar triángulos utilizando curvas.
3. Haga clic en el botón de Centro de gravedad para resaltar el centro de gravedad.

   El punto se resaltan en azul .

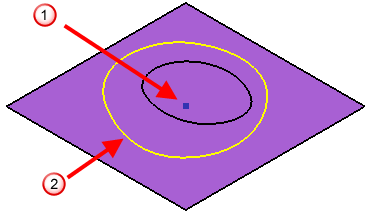

4. Utilice la combinación de Ctrl + clic para seleccionar:
   • un punto .
   • un contorno exterior .



5. Seleccione la entrada de Lineal en la lista de Fusión.
6. Seleccione la entrada de Mover en la lista de Transformar el exterior.
7. Introduzca un valor Z de 10.

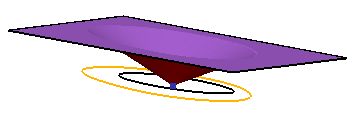

8. Haga clic en el botón de Vista previa para visualizar el modelo.



   Indica que:

   • La zona interior (el punto) no se mueve.
   • La zona exterior se eleva 10.
   • El área de fusión se crea utilizando una fusión lineal.
