Deformación de zonas de triángulos definidas con curvas

Puede deformar zonas de un modelo utilizando polígonos para definir las áreas. El uso de polígonos permite modificar la forma de hasta tres zonas:

• dentro de una curva interior
• fuera de una curva exterior
• entre las dos curvas

Para utilizar zonas de polígono:

1. Cree los polígonos interior y exterior.

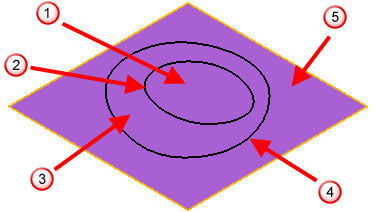

   Utilice el siguiente ejemplo para identificar las zonas y las curvas de una malla:



   Zona de transformación interior.

   Curva interior.

   Zona de fusión.

   Curva exterior.

   Zona de transformación exterior.

   Con este método puede mover un único punto y fusionar el movimiento con el resto del modelo. Es útil para contrarrestar la concavidad del centro de una pieza después de la fabricación.



   El ejemplo utiliza el centro de gravedad para compensar la concavidad que se produce en el centro de una placa después de crearse. En este caso, el centro de la placa se desplaza 2,0 y se aplica un fusión suavizada a la curva exterior alrededor del borde de la placa.

2. Seleccione la malla y haga clic en la pestaña de Herramientas de malla > panel de Triángulos > Deformar con curvas.
3. Deforme las zonas utilizando el cuadro de diálogo de Deformar triángulos utilizando curvas.
