Los parámetros del análisis sísmico simplificado según el método del esfuerzo lateral equivalente dependen de la norma sísmica y el modo de definir los valores de los periodos fundamentales seleccionados en el cuadro de diálogo Análisis sísmico.
- Pórticos concentrados
- Muros acoplados
- Otros pórticos (otros pórticos resistentes al momento)
- Otras estructuras (otros sistemas)
- Pórticos de hormigón armado (hormigón en los momentos resistentes a los pórticos)
- Pórticos de acero (estructuras resistentes al momento del acero)
- Sistemas de pórtico de muro
- Muros

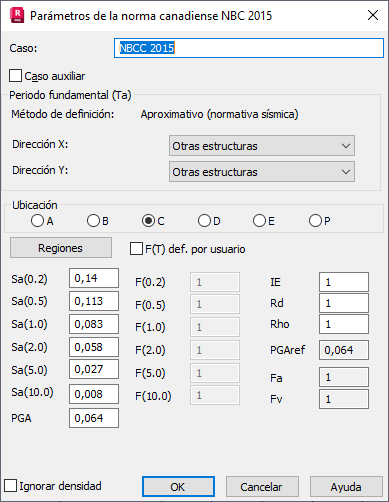

Método aproximado
El periodo fundamental (Ta) depende del tipo de estructura y de su altura efectiva (hn). Se calcula según el punto 4.1.8.11.3.

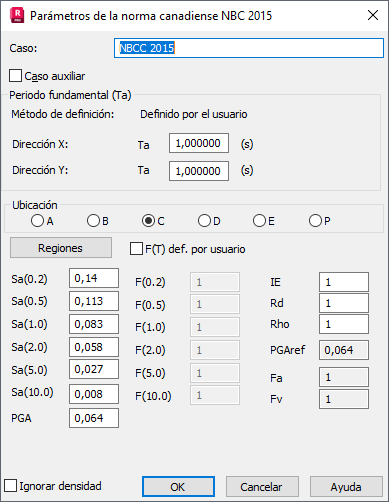

Método definido por el usuario
No se aplican restricciones a los valores definidos por el usuario.
Método exacto

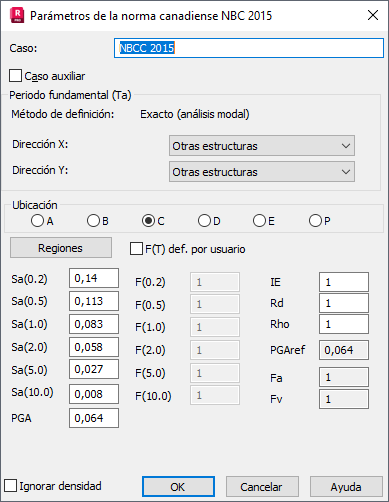

Cuando se utiliza el método exacto, se espera que el periodo fundamental (Ta) siga los resultados del análisis modal, pero se verifica en relación con los límites proporcionados en el punto 4.1.8.11.3.(d) de la norma de diseño. Los límites del periodo fundamental (Ta) dependen del tipo de estructura y de los resultados obtenidos con las fórmulas aproximadas.
Parámetros normativos
Los parámetros normativos para un análisis sísmico según la NBC 2015 se definen de la siguiente manera:
- Las clasificaciones de sitio para el suelo (A, B, C, D, E, F) se ajustan a la tabla 4.1.8.4.-A.
- Los coeficientes Sa(T), donde Sa(T) es el 5 % de aceleración de respuesta espectral amortiguada para los periodos T de 0.2 s, 0.5 s, 1.0 s, 2.0 s, 5.0 s y 10.0 s, dependen de la provincia seleccionada y se ajustan a la tabla C-3.
- F(T): coeficiente de sitio para la aceleración espectral para los periodos T de 0.2 s, 0.5 s, 1.0 s, 2.0 s, 5.0 s y 10.0 s, como se define en el punto 4.1.8.4.(5).
- La definición manual de los parámetros F(T) es opcional para las clases de sitio A-E después de activar la casilla para los valores F(T) definidos por el usuario y obligatoria para la clase de sitio F.
- Coeficiente PGA: aceleración máxima del suelo, como se define en el punto 4.1.8.4.(1).
- Coeficiente PGAref: PGA de referencia para determinar F(T), F(PGA) y F(PGV), como se define en el punto 4.1.8.4.(4).
- Coeficientes de sitio Fa y Fv para una clase de sitio seleccionada, según la subsección 4.1.8.4 (7) (y las tablas 4.1.8.4.-B y 4.1.8.4.-D).
Los valores de coeficiente mostrados dependen de la provincia y el sitio seleccionados. Puede cambiar estos valores manualmente o hacer clic en Región para cambiar la provincia y el sitio de referencia.
- Coeficientes:
- IE (coeficiente de importancia sísmica) se ajusta a la tabla 4.1.8.5.
- Rd (coeficiente de modificación de fuerza relacionada con la ductilidad) y Ro (coeficiente de modificación de fuerza relacionada con la resistencia excesiva) se ajustan a la tabla 4.1.8.9.
En todos los casos, si no se cumple la siguiente condición (4.1.8.7.1.(a)), la fuerza sísmica lateral será igual a cero:
IEFaSa(0.2) < 0.35 .
Esfuerzo cortante básico (V)
El esfuerzo cortante básico (V) se calcula según la fórmula:
V = S(Ta) * Mv * Ie * W/(Rd * Ro)
- W es el peso sísmico de la estructura [N].
- Mv depende de Ta y la relación Sa(0.2)/Sa(2.0) y el tipo de sistema de resistencia lateral (según la tabla 4.1.8.11).
- S(Ta) se interpola linealmente entre los valores calculados según las fórmulas siguientes:
- S(T) = F(0.2)Sa(0.2) o F(0.5)Sa(0.5), el que sea mayor, para T ≤ 0.2 s
- S(T) = F(0.5)Sa(0.5) para T = 0.5 s
- S(T) = F(1.0)Sa(1.0) para T = 1.0 s
- S(T) = F(2.0)Sa(2.0) para T = 2.0 s
- S(T) = F(5.0)Sa(5.0) para T = 5.0 s
- S(T) = F(10.0)Sa(10.0) para T ≥ 10.0 s
Ignorar densidad
Excluye la densidad del elemento de estructura (= 0) durante la estimación del peso sísmico efectivo aplicado a las plantas del modelo estructural durante el análisis.
