Hipótesis
- Basadas en la norma EN 1992-1-2:2004/A1:2019 Anexo C - Pandeo de pilares en incendios
- Solo para preferencias europeas (EN 1992-1-2:2004/A1:2019)
- Solo para pilares con sección transversal rectangular en estructuras arriostradas o translacionales
- Anexo aplicable para fck <= 50 MPa
- Hipótesis necesarias debido a las limitaciones de las tablas que figuran en el Anexo C:
- La dimensión de la sección transversal más pequeña "b" debe estar dentro del rango de 20 cm <= b <= 60 cm.
- La relación de carga (n_fi) - debe encontrarse entre 0.2 y 0.6
- El grado de armadura mecánica debe encontrarse en el rango 0,1 <=.
- La distancia del eje de las barras principales debe seguir la limitación de 25 mm <= a <= 85 mm.
- La excentricidad total de primer orden modificada del esfuerzo normal debe encontrarse dentro del rango de 20 mm <= eN <= 100 mm.
Cálculos
h, b: dimensiones de la sección transversal del pilar b<=h
Ac: área de sección transversal del pilar, Ac = bxh
n_fi: relación de carga
ω: grado de armadura mecánica modificado
eN: modificado, excentricidad total de primer orden del esfuerzo normal, NEd,fi
a: distancia del eje de las barras principales
NEd,fi: dimensionamiento de los esfuerzos axiales en caso de incendio
M0Ed,fi: dimensionamiento del momento de primer orden en caso de incendio
El coeficiente de esbeltez máxima permitida en caso de incendio (fi,max) se calcula en función de las tablas que figuran en el Anexo C de la norma EN 1992-1-2:2004/A1:2019. Se basa en el grado de armadura mecánica modificado (ω), el coeficiente de carga (n_fi), la excentricidad total de primer orden del esfuerzo normal (eN), la distancia del eje de las barras principales (a) y la dimensión de la sección transversal del pilar. La dimensión de referencia de la sección transversal de las tablas es siempre la dimensión de sección transversal más pequeña "b".
Los valores del coeficiente de esbeltez máxima permitida en caso de incendio ( fi,max ) de los cuadros del Anexo C se interpolan linealmente.
Flujo de verificación
Después de los cálculos, en la sección "Columna - nota de cálculo", hay información sobre si los resultados de la verificación se marcan como "OK" o "No OK", junto con un conjunto de advertencias que se muestran si no se han cumplido los requisitos de la norma.
El estado "No OK" se muestra cuando se produce cualquier advertencia. Esto significa que no se han cumplido los requisitos específicos de la norma y que los valores definidos por el usuario no se pueden utilizar en los cálculos. En ese caso, se utilizan en los cálculos los valores límite más próximos de las tablas del Anexo C, y todos los pasos se realizan en función de estos valores, y se muestran en la nota. Este tipo de nota puede ser útil durante el proceso de corrección del modelo adoptado, ya que permite al usuario comprobar y comparar resultados específicos. Para obtener el estado "OK", el usuario debe revisar el modelo según las instrucciones proporcionadas por las advertencias.
Columna - nota de cálculo
Los resultados de los cálculos del análisis de resistencia al fuego se pueden comprobar en el párrafo 2.5 de la ficha "Columna - nota de cálculo". Se muestran todas las advertencias notificadas, junto con una respuesta rápida que indica si los resultados de la verificación son correctos o incorrectos. Además, se pueden revisar los resultados de los cálculos de pasos individuales, así como los cálculos finales y las comparaciones con los valores límite especificados en la norma.

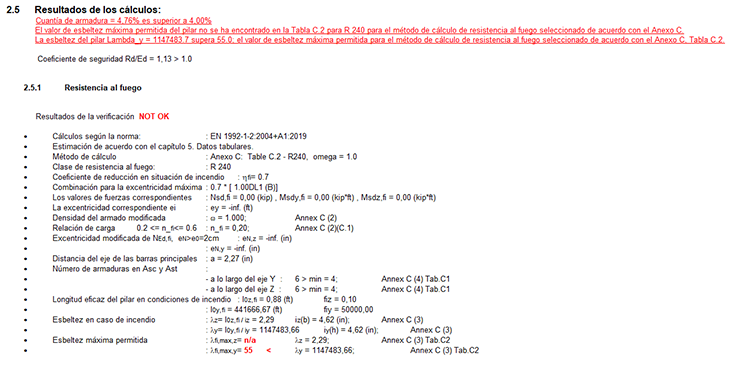

Ejemplo de "Columna - nota de cálculo" de la versión 2025 de RSA:

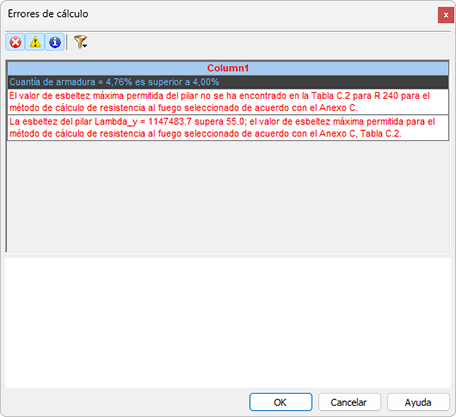

Además, las advertencias también se muestran en una ventana de diálogo independiente, que se muestra justo después de los cálculos.
