Parámetros para el análisis sísmico (norma de EE. UU. ASCE 7-16 o IBC 2012)

Los parámetros del análisis sísmico simplificado según el método del esfuerzo lateral equivalente dependen de la norma sísmica y el modo de definir los valores de los periodos fundamentales seleccionados en el cuadro de diálogo Análisis sísmico.

Acceso

Haga clic en Herramientas Preferencias para el proyecto Normas de diseño.
Vaya a la sección Cargas y, a continuación, seleccione ASCE 7-16 o IBC 2012 en el menú Cargas sísmicas.
Haga clic en AnálisisTipos de análisis.
Aparecerá el cuadro de diálogo Tipos de análisis.
Haga clic en Nuevo.
Se abre el cuadro de diálogo Nueva definición de caso.
Seleccione Sísmica (método del esfuerzo lateral equivalente) y haga clic en Aceptar.
Se abre el cuadro de diálogo Análisis sísmico.
Haga clic en Parámetros para el análisis sísmico.

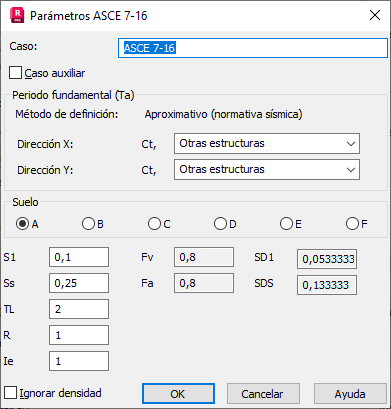

Se abre el cuadro de diálogo Parámetros.

Elementos del cuadro de diálogo

Periodo fundamental (Ta)

El cálculo del periodo fundamental (Ta) depende del método seleccionado en el cuadro de diálogo Análisis sísmico.

Método aproximado
El periodo fundamental Ta se calcula según la ecuación 4.6:

T_a = C_t * h_n ^x

donde:

C_t es el coeficiente de periodo de construcción dependiente del tipo de sistema de resistencia al esfuerzo sísmico que se utiliza (indicado por la norma)

x = exponente de fórmula de periodo de construcción (determinado por la norma)

h es la altura de la estructura (m), definida por la diferencia entre el rango de la estructura y el nivel de referencia.
Definido por el usuario
Solo se debe definir Ta en ambas direcciones.
Método exacto
Según este método, se puede calcular el valor exacto de las direcciones X e Y. Si la opción Periodos con participación de masas máxima está desactivada en el cuadro de diálogo Análisis sísmico, estará activo el primer modo en la dirección en la que haya más masas. Si esta opción está activada, uno de los modos, que cumplen las limitaciones y la mayoría de las masas, estará activo en la dirección. El periodo máximo se calcula según la fórmula:

T_max = Cu * Ta,

donde:

Cu: coeficiente de límite superior (Tabla 12.8-1)

T_a: periodo aproximado

Parámetros normativos

Para completar el análisis sísmico según las reglas especificadas en esta norma, defina los siguientes parámetros:

Suelo
(A, B, C, D, E o F) según las propiedades del suelo del sitio, clasificadas de acuerdo con el capítulo 20 de ASCE 7.
Aceleraciones de respuesta espectral
según se especifica en ASCE 7-10, sección 1613.3.1, que se muestra en las figuras 1613.3.1(1) a 1613.3.1(6) o ASCE 7-16, sección 11.4.4:
- S₁: parámetro de aceleración para un segundo determinado de acuerdo con el capítulo 22 de ASCE 7.
- S_s: parámetro de aceleración para periodos cortos determinado de acuerdo con el capítulo 22 de ASCE 7.
T_L: periodo de transición de largo plazo, especificado de acuerdo con el capítulo 22 de ASCE 7.
R: coeficiente de modificación de respuesta, como se especifica en las tablas 12.2-1 de ASCE 7.
Ie: coeficiente de importancia, como se especifica en la sección 11.5.1 de ASCE 7.

Cortante básico

El esfuerzo cortante básico se calcula según la fórmula de la norma sísmica ASCE 7-05, sección 12.8:

El esfuerzo sísmico lateral inducido en cualquier nivel se determina a partir de la siguiente fórmula:

F_x = V * w_x * h^k _x / (Σ w_i * h^k_i) (eq. 12.8-11 y 12.8-12)

donde:

w_x y w_i hacen referencia al peso del suelo.

h es la altura desde el nivel base hasta el nivel de suelo adecuado.

V es el esfuerzo cortante básico (este valor ya se calcula en Robot)

k es un exponente que depende del valor de periodo, como se muestra a continuación:

Periodo	k
< 0,5 s	1
0,5 - 2,5 s	Interpolación lineal
> 2,5 s	2

Ignorar densidad

Excluye la densidad del elemento de estructura (= 0) durante la estimación del peso sísmico efectivo aplicado a las plantas del modelo estructural durante el análisis.
