El circuito de agua refrigerada presenta un enfriador y una bomba de velocidad variable para suministrar agua refrigerada. De forma opcional, es posible que el enfriador presente refrigeración por agua; en ese caso, está enlazado a un circuito del condensador.
Objetos necesarios
El circuito de agua refrigerada debe presentar la siguiente propiedad.
- Debe disponer de al menos un serpentín de refrigeración enlazado al circuito.
Supuestos de diseño
- El circuito de agua refrigerada puede funcionar en dos modos: agua refrigerada a alta y baja temperatura.
- El circuito de agua refrigerada funcionará como un circuito de agua refrigerada a alta temperatura solo si los componentes de ese circuito funcionan normalmente a una temperatura más elevada. En este dominio, se limita a los siguientes objetos:
- Viga refrigerada activa
- Viga refrigerada pasiva
- Panel radiante
- Si alguno de los siguientes objetos se encuentra en el circuito de agua refrigerada, funcionará como un circuito de agua refrigerada a baja temperatura.
- Serpentín de refrigeración de agua refrigerada del sistema de aire
- Ventiloconvector de cuatro tubos
- Serpentín de refrigeración de agua refrigerada del ventilador de la unidad
- El circuito de agua refrigerada funcionará como un circuito de agua refrigerada a alta temperatura solo si los componentes de ese circuito funcionan normalmente a una temperatura más elevada. En este dominio, se limita a los siguientes objetos:
- El circuito de agua refrigerada presenta los siguientes supuestos de temperatura por defecto.
| Propiedad | Valor | Notas |
|---|---|---|
| Temperatura de suministro del circuito a alta temperatura | 15 °C | Determinada por el sistema de aire (por lo general, 12,7778 °C). |
| Temperatura de retorno del circuito a alta temperatura | 18,333 °C | Determinada por el sistema de aire (por lo general, entre 12,7778 °C y 18,3333 °C por defecto). |
| Temperatura de suministro del circuito a baja temperatura | 6,6667 °C | |
| Temperatura de retorno del circuito de baja temperatura | 15,5556 °C | Establecida por el circuito de agua caliente si se incluye un serpentín de agua caliente en el sistema. |

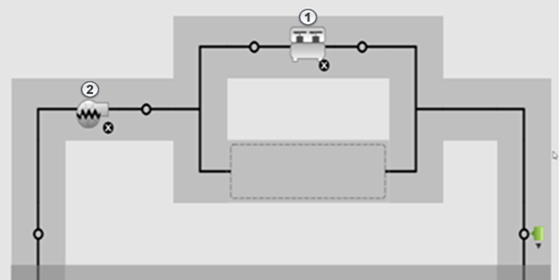

Configuración
- Enfriador
- Bomba
El circuito de agua refrigerada está compuesto por dos componentes principales.
Enfriador
El enfriador puede tener refrigeración por aire o agua, y presentar los siguientes supuestos.
| Propiedad | Valor | Notas |
|---|---|---|
| Temperatura del agua al salir | N/D | Determinada por el diseño del circuito indicado anteriormente. |
| Coeficiente de carga mínimo de la pieza | 0.15 | |
| Control de flujo | Variable | Modula el flujo para cumplir con la posición de ajuste. |
| COP | 5.5 | |
| Temperatura del agua al entrar en el condensador | N/D | Determinada por el circuito del condensador (por lo general, 29,44 °C). |
Bomba
La bomba en la configuración por defecto del refrigerador presenta los siguientes supuestos.
| Propiedad | Valor | Notas |
|---|---|---|
| Aumento de presión | 179344,014 Pa | |
| Tipo de flujo | Velocidad variable | |
| Control de flujo | Intermitente | Solo se ejecuta cuando hay demanda. |
