El circuito de agua caliente utiliza una caldera y una bomba de velocidad variable para suministrar agua caliente.
Objetos necesarios
El circuito de agua caliente debe presentar las siguientes propiedades.
- Debe tener al menos un serpentín de agua caliente conectado al circuito.
Supuestos de diseño
- El circuito de agua caliente presenta los siguientes supuestos de temperatura por defecto.
| Propiedad | Valor | Notas |
|---|---|---|
| Temperatura de suministro del circuito | 60 °C | Determinada por el sistema de aire (por lo general, 12,7778 °C). |
| Temperatura de retorno del circuito | 43,33 °C | Determinada por el sistema de aire (por lo general, entre 12,7778 °C y 18,3333 °C por defecto). |
Configuración

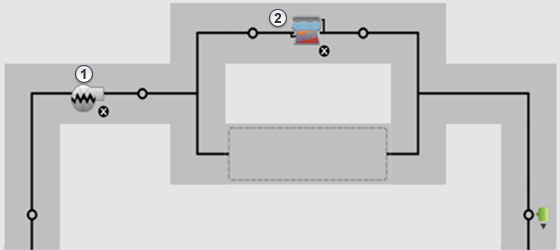

El circuito de agua caliente está compuesto por dos componentes principales.
- Caldera
- Bomba
Caldera
La caldera presenta temperaturas de funcionamiento típicas de una caldera de estilo de condensación.
| Propiedad | Valor | Notas |
|---|---|---|
| Temperatura del agua al salir | 60 °C | Determinada por el diseño del circuito indicado anteriormente. |
| Rendimiento térmico | 0.92 | |
| Control de flujo | Variable | Modula el flujo para cumplir con la posición de ajuste. |
Bomba
La bomba presenta los siguientes supuestos cuando se encuentra en la configuración por defecto.
| Aumento de presión | 179344,014 Pa | |
| Rendimiento del motor | 90% | |
| Tipo de flujo | Velocidad variable | |
| Control de flujo | Intermitente | Solo se ejecuta cuando hay demanda. |
