El circuito del condensador utiliza una torre de refrigeración para suministrar agua de refrigeración al enfriador eléctrico refrigerado por agua en el circuito de agua refrigerada.
Objetos necesarios
El circuito del condensador debe presentar las siguientes propiedades.
- Debe tener al menos un objeto de demanda como, por ejemplo, un enfriador o una bomba de calor de fuente de agua (WSHP) enlazados al circuito.
Supuestos de diseño
- Un circuito del condensador puede funcionar en dos modos, como se indica a continuación.
Circuito del condensador solo de refrigeración
- El condensador funciona en este modo cuando tiene únicamente un equipo de solo refrigeración conectado a él.
- El circuito del condensador de solo refrigeración presenta los siguientes supuestos de temperatura por defecto.
Propiedad Valor Notas Temperatura de suministro de diseño 29,44 °C Rango de diseño 5,56 °C Tipo de control operativo Restablecimiento de temperatura húmeda exterior Temperatura de enfoque operativa 3,89 °C
Circuito del condensador con refrigeración y calor complementario
- El condensador funciona en este modo cuando el circuito del condensador contiene un condensador de flujo de refrigerante variable (VRF) o un WHSP.
Configuración
Hay dos configuraciones para cada uno de los dos modos de funcionamiento del circuito del condensador.

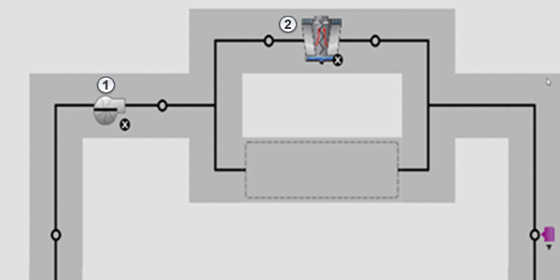

Solo refrigeración
- Bomba
- Torre de refrigeración

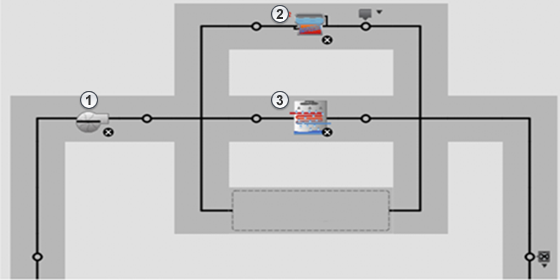

Circuito del condensador con refrigeración y calefacción complementaria
- Bomba
- Caldera
- Refrigerador de fluido
Bomba
La bomba presenta los siguientes supuestos.
| Propiedad | Valor | Notas |
|---|---|---|
| Aumento de presión | 148556,625 Pa | |
| Tipo de flujo | Velocidad constante | |
| Control de flujo | Intermitente | Solo se ejecuta cuando hay demanda. |
Torre de refrigeración
La bomba presenta los siguientes supuestos.
| Propiedad | Valor | Notas |
|---|---|---|
| Tipo de ventilador | Velocidad variable | |
| Enfoque de diseño | 3,8888889 °C | |
| Temperatura del rango de diseño | 5,55555556 °C |
Refrigerador de fluido
La bomba presenta los siguientes supuestos.
| Propiedad | Valor | Notas |
|---|---|---|
| Tipo de ventilador | Velocidad constante |
Caldera
La bomba presenta los siguientes supuestos.
| Propiedad | Valor | Notas |
|---|---|---|
| Temperatura de suministro de diseño | 21,11 °C | |
| Rendimiento | 96% | |
| Modo de flujo | Constante |
