Siga estas prácticas recomendadas al configurar el modelo para el análisis de sistemas.
Requisitos del sistema
Compruebe las condiciones siguientes para mejorar la probabilidad de que la simulación se realice correctamente.
- Un circuito de agua caliente debe tener al menos un serpentín que tenga una carga enlazada a él.
- Un circuito del condensador debe tener un equipo que tenga una carga enlazada a él.
- Un circuito de agua refrigerada debe tener un equipo que tenga una carga enlazada a él.
- Un sistema de aire debe tener al menos un equipo de zona que tenga una carga enlazada a él.
- Un equipo de zona debe atender a una zona acondicionada; de lo contrario, no habrá ninguna carga a la que pueda responder el equipo.
Configuración del sistema
Hay diversas configuraciones del sistema que pueden provocar un error en la simulación o que es posible que no presenten el comportamiento esperado. Siga las reglas mostradas a continuación para evitar estos problemas.
- No debe haber un espacio en un tipo de equipo de zona Sin acondicionar y en otro equipo de zona como, por ejemplo, PTAC. En la imagen siguiente, se muestra un ejemplo de una configuración incorrecta del Navegador de sistema.

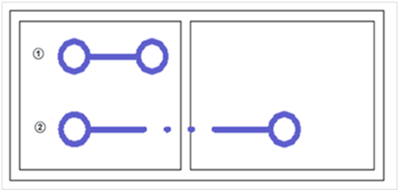

- No debe haber un espacio presente en un equipo de zona con un comportamiento de Espacios de grupos en el equipo ni en un equipo de zona con un comportamiento de Uno por espacio si la definición agrupada contiene más de un espacio. Mediante los contornos de zona del sistema (SZO), presentaría un aspecto similar al de la siguiente imagen.
- El contorno de zona del sistema con la etiqueta 1 está enlazado al equipo de zona que presenta el comportamiento Uno por espacio.
- El contorno de zona del sistema con la etiqueta 2 se corresponde con el equipo de zona que presenta el comportamiento Espacios de grupos en el equipo.
- Si dos equipos de zona muestran el comportamiento de Espacios de grupos en el equipo, los espacios a los que atienden solo se pueden superponer (enlazarse a los dos equipos de zona) si se superponen todos los espacios.

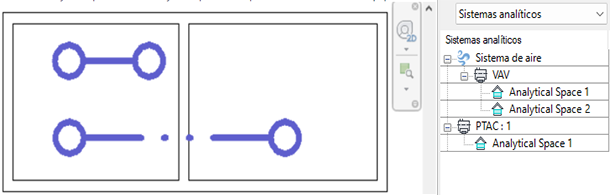

- A continuación, se muestra una configuración no válida. El Espacio analítico 1 y el Espacio analítico 2 están presentes en el equipo de zona de VAV, pero el Espacio analítico 2 no está presente en el PTAC.

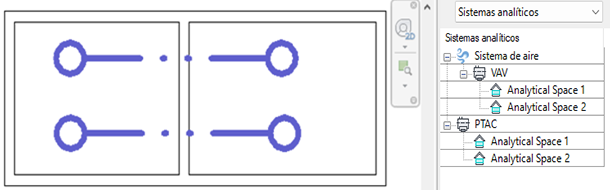

- En la imagen que aparece a continuación, se muestra una configuración válida con los dos espacios presentes en cada equipo de zona.
- A continuación, se muestra una configuración no válida. El Espacio analítico 1 y el Espacio analítico 2 están presentes en el equipo de zona de VAV, pero el Espacio analítico 2 no está presente en el PTAC.
El espacio denominado Espacio analítico 1 se encuentra en un equipo de zona de tipo Sin acondicionar y de tipo PTAC, lo que no es válido.
Notas adicionales
Aunque no es obligatorio, es recomendable agrupar solo los espacios que compartan ubicación de forma espacial. En la simulación, se presupone que los espacios agrupados presentan un volumen de aire perfectamente mezclado, lo que no es realista si los espacios no son adyacentes.
