Cuadro de diálogo Explorar resultados

Utilice el cuadro de diálogo Explorar resultados para examinar y comparar las alternativas de diseño creadas mediante Diseño generativo en Revit.

Para obtener instrucciones, consulte Explorar los resultados de un estudio de diseño generativo e Integrar un resultado seleccionado.

Vídeo: Explorar los resultados de un estudio de Diseño generativo

Lista de estudios

En el panel de la izquierda, se muestran los estudios completados o en curso. Compruebe el progreso de un estudio o seleccione un estudio para explorarlo.

A study selected in the Studies list in the Explore Outcomes dialog

Utilice la opción Filtrar lista por tipo de estudio en la parte superior de la lista para filtrar estudios por tipo. El filtro facilita la búsqueda del estudio deseado en una lista larga.

Para ocultar la lista de estudios, haga clic en el icono . Haga clic de nuevo en él para que se muestre la lista.

Un resumen muestra lo siguiente sobre cada estudio:

Coloque el cursor sobre un estudio de la lista para ver lo siguiente:

Para crear un estudio, haga clic en Crear estudio. Puede seleccionar el mismo tipo de estudio o uno diferente, y especificar un nuevo conjunto de criterios de diseño.

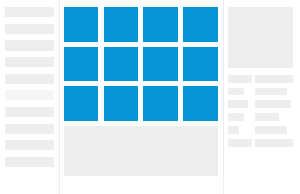

Resultados

En el panel central, se muestran miniaturas de los resultados generados por el estudio.

Encima del panel, utilice los controles para realizar las siguientes acciones:

Middle pane of the Explore Outcomes dialog with outcome thumbnails

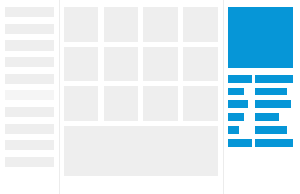

Detalles

En el panel derecho, se muestran los detalles del resultado seleccionado en el panel central. Muestra las variables y las constantes utilizadas para generar el resultado, así como las salidas resultantes.

Si no se muestra el panel de detalles, seleccione la opción Detalles situada encima del panel.

Para ver los resultados anteriores y siguientes, haga clic en las flechas izquierda y derecha en la parte inferior del panel.

Utilice Crear elementos de Revit para integrar el resultado seleccionado en el modelo.

Details pane of the Explore Outcomes dialog

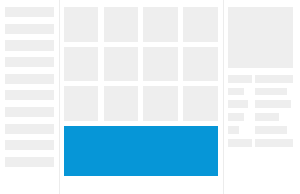

Diagramas

Para visualizar los diagramas debajo del panel central, seleccione la opción Diagramas que se encuentra encima del panel de detalles.

En la sección Diagramas, realice lo siguiente:

Charts section in the Explore Outcomes dialog
