Visualización de resultados de texto

Los resultados de una simulación también se pueden investigar inspeccionando el registro de las acciones realizadas durante la simulación. El registro indica si hubo problemas durante la simulación. Si no hay problemas, puede ver los datos creados durante la simulación en el formulario de texto.

Los resultados se pueden ver de la siguiente manera:

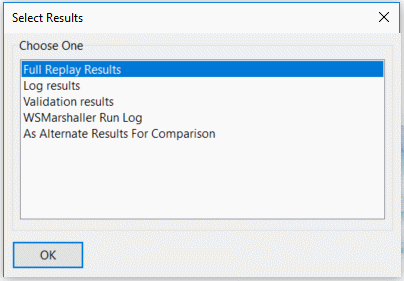

1. Haga clic con el botón derecho en la simulación de control base de Newtown (que se encuentra en la ejecución "Ejecución de Newtown 1" del grupo de ejecuciones). Seleccione Abrir como. Se le proporciona una lista de opciones:

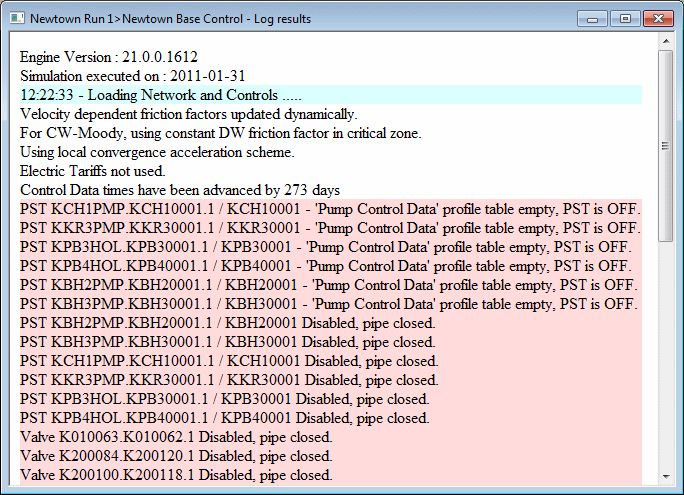

2. Haga clic en la opción "Registrar resultados" y, a continuación, Aceptar. La ventana de texto muestra un registro de las acciones realizadas durante la simulación.



3. Utilice las barras de desplazamiento para desplazarse por el informe y comprobar si hay algún mensaje que indique que puede haber habido un problema con la simulación. Si hay algún problema en la simulación, puede que los datos producidos no sean fiables.
4. El color de fondo indica el tipo de mensaje:
   • Desplácese al final del registro. Los mensajes de color verde pálido indican que se ha encendido una bomba, los rosas se utilizan cuando se apaga una bomba, los amarillos indican que hay una válvula abierta y los azules son para información general.

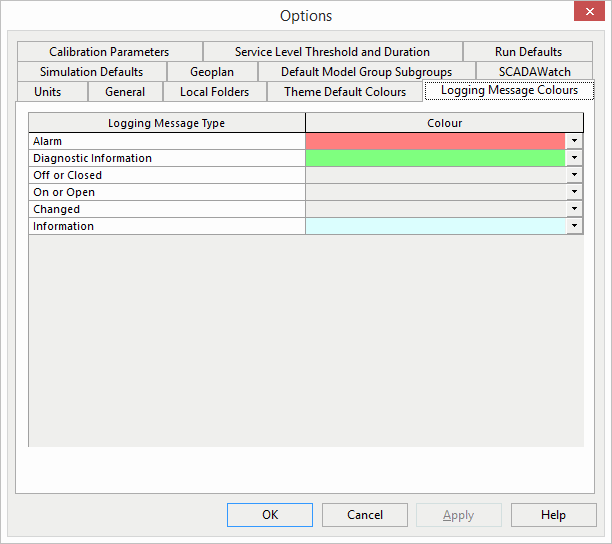

   • Seleccione Herramientas Opciones y haga clic en la ficha Colores de los mensajes de registro. Se muestran los colores que se utilizan para cada tipo de mensaje.



   • Haga clic en un menú desplegable de color para seleccionar un tono diferente de la paleta de colores.
   • Haga clic en Aceptar para guardar los cambios o Cancelar para mantener los colores sin cambiar.
   • Después de comprobar el registro, cierre la ventana.

Puede obtener una mejor idea del aspecto de la simulación reproduciéndola en la vista de GeoPlan.
