Una válvula de flotador se cierra o se abre a medida que sube o baja el nivel del agua en su depósito.
Los tipos más antiguos tenían un cuerpo flotante y un sistema de palancas que abrían y cerraban la propia válvula, como se muestra en la siguiente figura.
Por debajo del rango de regulación, la válvula de flotador representa una pérdida menor y, por encima, la válvula de flotador está cerrada.

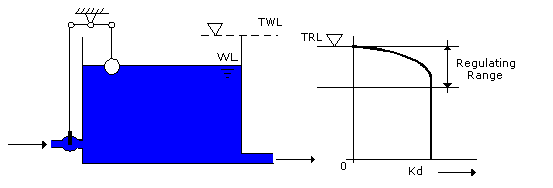

Válvula de flotador evitando el desbordamiento
El límite superior de este rango es ligeramente inferior al nivel superior del agua del depósito. El rango de regulación de una válvula de flotador suele ser de alrededor de 0,5 m.
Los modelos más nuevos son mucho más sofisticados, pero el principio sigue siendo el mismo. Se coloca una válvula de flotador en la tubería de entrada de un depósito. En la figura siguiente, puede ver las disposiciones típicas:
- Una válvula de flotador solo se puede colocar en una tubería de entrada del depósito.
- Un depósito puede tener varias tuberías de caudal de entrada, cada una con su propia válvula de flotador.
- Una válvula de flotador no puede evitar que se vacíe el depósito.
- El efecto de una válvula de flotador se siente solo dentro de su rango de regulación.
La válvula antirretorno está cerrada durante un funcionamiento normal. Se abre solo cuando la presión en el nodo aguas arriba cae por debajo del nivel de agua actual en el depósito, lo que permite que el agua almacenada regrese al sistema.

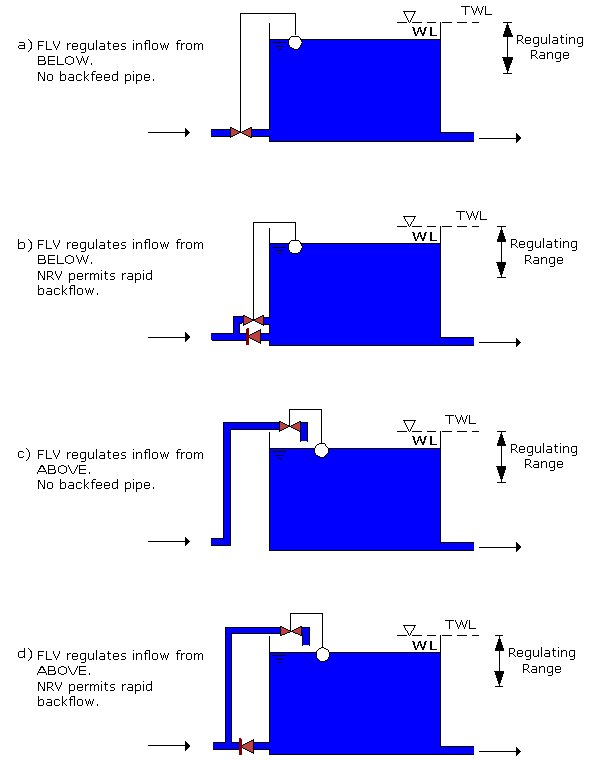

Disposiciones de válvulas de flotador
Tubería de retroalimentación
La válvula antirretorno en la tubería de retroalimentación está cerrada durante un funcionamiento normal. Se abre solo cuando la presión en el nodo aguas arriba cae por debajo del nivel de agua actual en el depósito, lo que permite que el agua almacenada regrese al sistema. Por ejemplo, si las bombas de refuerzo están apagadas porque el depósito está lleno y hay demanda entre la estación de bombeo y el depósito, entonces se necesita una tubería de retroalimentación para abastecer esa demanda.
Características de la válvula de flotador

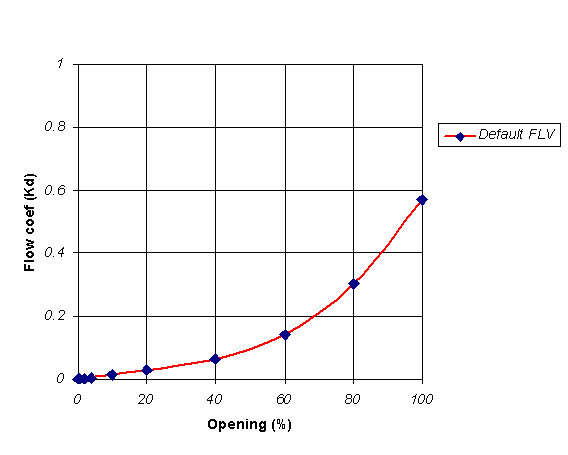

Una característica estándar de una válvula de flotador, que relaciona el coeficiente de pérdida local con la posición relativa del nivel de agua dentro del rango de regulación, se incluye como una curva incorporada que se puede ver desde la página Curva de válvula de la hoja de propiedades de la válvula de flotador o desde la vista de tabla de curva de válvula de la tabla de vínculos. La apertura de la válvula al 0 % corresponde a la parte superior del rango de regulación y la apertura de la válvula al 100 % corresponde a la parte inferior del rango de regulación.
Para obtener más información sobre el cálculo de pérdidas menores de válvula, consulte el tema Acerca de las válvulas.
Característica de la válvula de flotador
Coeficiente de pérdida local
| Apertura (%) | Cierre (%) | DefaultFLV | |
|---|---|---|---|
|
1 |
0 |
100 |
Totalmente cerrada |
|
2 |
0,2 |
99.8 |
1e12 |
|
3 |
2 |
98 |
10e9 |
|
4 |
4 |
96 |
100000 |
|
5 |
10 |
90 |
5012 |
|
6 |
20 |
80 |
1202 |
|
7 |
40 |
60 |
250 |
|
8 |
60 |
40 |
50 |
|
9 |
80 |
20 |
10 |
|
10 |
100 |
0 |
2 |
