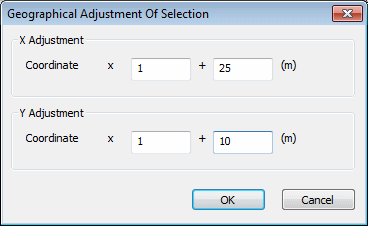

Este cuadro de diálogo permite cambiar la ubicación de los objetos de red seleccionados ajustando sus coordenadas.
La ubicación de un objeto de red se especifica mediante sus coordenadas X e Y, dadas en metros. La mitad superior del cuadro de diálogo ajusta las coordenadas X de los componentes, la mitad inferior ajusta las coordenadas Y.
En cada caso, la entrada del cuadro de la izquierda cambia la escala de las coordenadas. Por ejemplo, si se introduce un valor de 2 en el cuadro x para el ajuste X, se duplicará la coordenada X para todos los componentes seleccionados. (Por lo tanto, la distancia horizontal entre los componentes se duplica, pero la distancia vertical no se modifica). Las entradas inferiores a 1 reducen las coordenadas X, lo que acerca los componentes entre sí.
La entrada del cuadro de la derecha desplaza los objetos de red en relación con su posición. Por ejemplo, si se introduce un valor de 100 en el cuadro + para el ajuste Y, todos los nodos seleccionados se desplazarán 100 metros al norte de su posición original. Las entradas negativas mueven las coordenadas X al oeste y las coordenadas Y al sur.
También puede ajustar las coordenadas de objetos de red individuales mediante las hojas de propiedades o haciendo clic en el icono Mover nodos de la barra de herramientas Herramientas.
