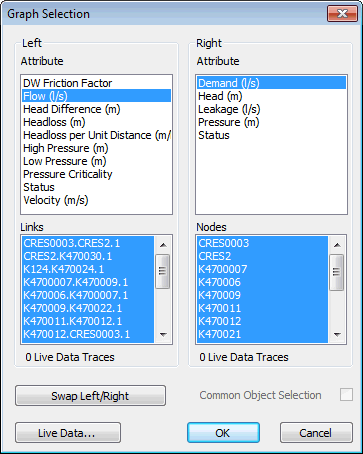

Cuadro de diálogo Selección de gráfico

El cuadro de diálogo Selección de gráfico se utiliza para mostrar los resultados de más de un objeto de red en un mismo gráfico.

Sugerencia: Consulte Representación gráfica de los objetos seleccionados para obtener más información sobre cómo representar con gráficos los datos de más de un objeto de red.

Para abrir el cuadro de diálogo:

1. Abra una simulación para reproducirla.
2. Seleccione uno o varios objetos de red
3. Haga clic en la herramienta (Gráfico de objetos seleccionados) en la barra de herramientas Operaciones o seleccione Selección | Operaciones de selección | Resultados gráficos.

Elemento	Descripción
Izquierda	Define lo que se mostrará en el eje izquierdo del gráfico. Atributo Los parámetros que se pueden representar en gráfico en el eje izquierdo. Vínculos/Nodos Algunos o todos los objetos que se seleccionaron en la vista de red de simulación. Consulte Notas para obtener una explicación sobre los objetos que se muestran en cada lista (izquierda o derecha). Solo se representarán gráficamente los parámetros de los objetos seleccionados (resaltados) en estas listas. n Trazados de datos activos Indica el número de rastros activos que se representarán en el gráfico.
Derecha	Define lo que se mostrará en el eje derecho del gráfico. Atributo Los parámetros que se pueden representar en gráfico en el eje derecho. Vínculos/Nodos Algunos o todos los objetos que se seleccionaron en la vista de red de simulación. Consulte Notas para obtener una explicación sobre los objetos que se muestran en cada lista (izquierda o derecha). Solo se representarán gráficamente los parámetros de los objetos seleccionados (resaltados) en estas listas. n Trazados de datos activos Indica el número de rastros activos que se representarán en el gráfico.
Intercambiar izquierda/derecha	Intercambia las listas izquierda y derecha, intercambiando así los ejes en los que se mostrarán los datos.
Selección de objetos comunes	Disponible cuando los objetos de red seleccionados son del mismo tipo. Si esta casilla se activa, las selecciones de la lista de la derecha se sincronizan con las de la lista de la izquierda. Cuando se seleccionan o deseleccionan objetos en cualquiera de las listas, el cambio se aplica en ambas listas. Al desmarcar la casilla, se dividen las listas.
Datos activos	Muestra el cuadro de diálogo Selección de datos activos, para seleccionar los datos activos que se trazarán en el gráfico, además de los rastros de resultados.

Notas:

• Si la selección de red se compone de un solo tipo de objeto, la lista completa se muestra en ambos paneles y se pueden representar gráficamente dos parámetros diferentes para cada objeto.
• Si la selección contiene diferentes tipos de objetos, se mostrará un conjunto de objetos en el panel izquierdo y otro conjunto de objetos en el panel derecho. Se puede representar gráficamente un parámetro para cada uno.
• Si la selección contiene los tres tipos de objetos que se pueden representar gráficamente (nodos, vínculos y grupos de objetos), solo se mostrarán los nodos y los vínculos para su representación gráfica.
• En las dos listas, la selección puede ajustarse haciendo clic en las entradas individuales para deseleccionarlas o volver a seleccionarlas.
