Vista Informe de tabla (Caudal de incendios forzado)

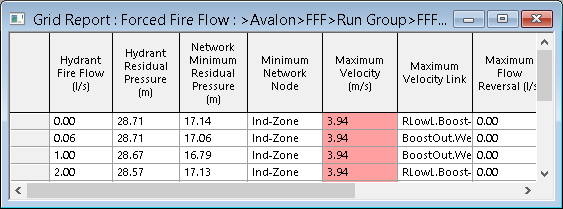

Esta vista muestra los resultados de una Simulación de caudal de incendios forzado.

La vista se muestra de una de las siguientes maneras:

• Arrastrando el resultado de la simulación base de una simulación de Caudal de incendios forzado al área de trabajo principal.
• Seleccionando Resultados | Informes de tabla | Caudal de incendios forzado y completando el cuadro de diálogo de Caudal de incendios forzado.

Si no se ha cumplido un criterio de error especificado en el cuadro de diálogo Opciones de caudal de incendios (por ejemplo, Presión mínima de nodo de caudal de incendios), el campo correspondiente aparecerá resaltado en rojo en la tabla.

Elemento	Descripción
Columnas de resultados de caudal de incendios forzado	Caudal de incendios de hidrante: caudal de prueba aplicado al nodo de destino. Presión residual de hidrante: presión en el nodo de destino después de aplicar el caudal de incendios en el nodo. Presión residual mínima de red: presión residual mínima de la red. Nota: Los nodos de altura piezométrica fija, pozo y depósito no se incluyen en la comprobación de presión residual mínima de la red. Nodo mínimo de la red: ID del nodo en el que se ha producido la presión residual mínima de la red. Velocidad máxima: velocidad máxima experimentada en la red en la instantánea para la que se ejecuta la simulación de caudal de incendios forzado. Vínculo de velocidad máxima: ID de vínculo del vínculo en el que se ha producido la velocidad máxima. Si la velocidad máxima se produce en la supuesta tubería del hidrante, se indicará con el texto "Hidrante". Reversión máxima de caudal: reversión máxima de caudal en la red (en comparación con la simulación base). Vínculo de reversión máxima de caudal: ID de vínculo del vínculo en el que se produjo la reversión máxima de caudal. Altura piezométrica relativa de hidrante: un valor negativo indica que será necesario bombear. El valor numérico de la caída se obtiene suponiendo que un objeto hidrante estándar está conectado al nodo de prueba. Las propiedades del hidrante utilizadas en el cálculo son: Diámetro de tubería = diámetro mínimo de las tuberías unidas al nodo de prueba. Altura piezométrica relativa = 0,0 Coef. de pérdida local = 1,0. Diámetro de válvula = diámetro de tubería. Curva de válvula = TAPÓN Pérdida local de válvula = 1,0
Opciones de menú contextual	Copiar: copia los valores de las celdas seleccionadas en el portapapeles. Se pueden copiar varias celdas, filas o columnas de forma simultánea. Inmovilizar columnas: está disponible en los encabezados de columna cuando se seleccionan una o más columnas. Mueve las columnas al lado izquierdo de la tabla y las marca con una línea extragruesa. Al desplazar las columnas hacia los lados, estas columnas inmovilizadas no se mueven. Reutilizar todas las columnas: está disponible en los encabezados de columna cuando estas se han bloqueado previamente. Permite reutilizar las columnas bloqueadas. Curva de hidrante: muestra un gráfico de la curva de hidrante calculada. Mostrar resultados del valor de caudal: muestra un GeoPlan de los resultados de un caudal de prueba. Ordenación de columnas: varias opciones para ordenar los datos en una sola columna o en filas/columnas seleccionadas.
