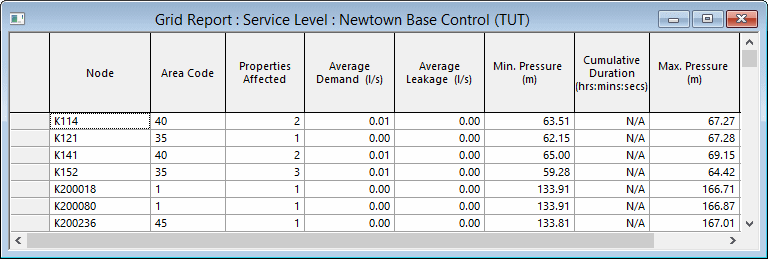

Vista de informe en tabla (nivel de servicio)

Esta vista muestra un informe de todos los errores en el cumplimiento del nivel de servicio requerido.

Estos son los tipos de informe que se pueden generar:

• Informe sobre nodos: comprobación de la presión mínima y el umbral inferior en el nodo, o comprobación de la presión mínima y el umbral inferior en la propiedad más alta (si está disponible)
• Informe sobre puntos de cliente

Notas:

• Si se elige una simulación base, los resultados de la simulación seleccionada se comparan con la base y solo se informan los cambios entre la simulación seleccionada y la base.
• Los nodos o puntos de cliente que no cumplan los criterios de nivel de servicio en la simulación para comparar, que también fallaron en la simulación base, no se incluirán en la tabla Informe de nivel de servicio, a menos que el nodo o punto de cliente no cumpla con los criterios de umbral de presión.

Para mostrar la vista, seleccione Resultados Informes en tabla Nivel de servicio y, a continuación, complete el cuadro de diálogo Nivel de servicio. Los campos que se muestran en la tabla dependen de las opciones seleccionadas en el cuadro de diálogo.

Elemento	Descripción
Campos de informe de nivel de servicio	Columna Descripción Informe sobre nodo Informe sobre punto de cliente Nodo Propiedad más alta Nodo ID del nodo en el que se ha producido un error de nivel de servicio SÍ SÍ SÍ Nombre Nombre del nodo en el que se ha producido un error de nivel de servicio SÍ SÍ SÍ Código de área Código de área al que pertenece el nodo SÍ SÍ SÍ Punto de cliente El nombre del punto de cliente. La celda Punto de cliente se resaltará en azul si el cliente es un cliente clave. Este campo solo se muestra si la opción Informe sobre: Puntos de cliente está seleccionada en el cuadro de diálogo Informe en tabla (Nivel de servicio) SÍ SÍ SÍ Uso de elevación en Este campo solo se muestra si la opción Informe sobre: Puntos de cliente está seleccionada en el cuadro de diálogo Informe en tabla (Nivel de servicio). El campo muestra la elevación utilizada: Nodo Punto de cliente NO NO SÍ Propiedades afectadas El número de propiedades proporcionadas por el nodo que se ven afectadas por el error SÍ SÍ NO Demanda media La demanda media en el nodo durante la simulación. Este campo solo se muestra si la opción Incluir columnas para demanda y fuga está activada en el cuadro de diálogo Informe en tabla (Nivel de servicio). SÍ SÍ NO Cambio de demanda de evento (%) Porcentaje de reducción de la demanda al compararlo con una simulación base. SÍ SÍ SÍ Eficacia de la demanda (%) Relación entre la demanda real y la nominal (promediada en la simulación). Este campo solo se muestra cuando se comparan los resultados de la simulación con una simulación base. SÍ SÍ SÍ Fuga media La fuga media en el nodo durante la simulación Este campo solo se muestra si la opción Incluir columnas para demanda y fuga está activada en el cuadro de diálogo Informe en tabla (Nivel de servicio). SÍ SÍ NO Presión mín. La presión mínima alcanzada durante la simulación si la presión cae por debajo del límite de presión mínima durante el período especificado N/A si la presión no cae por debajo del límite de presión mínima. SÍ SÍ SÍ Duración acumulada mín. La duración total durante la simulación cuando la presión cae por debajo del umbral SÍ SÍ SÍ Probado en Este campo solo se muestra si se selecciona la opción Propiedad más alta en el cuadro de diálogo Informe en tabla (Nivel de servicio). Elevación en la que se probó la presión mínima. El valor del campo puede ser: Nodo: si el nodo no tiene la propiedad más alta Propiedad más alta N/A: si la propiedad de nodo/más alta no ha alcanzado el umbral de presión mínima NO SÍ NO Presión máx. La presión máxima alcanzada durante la simulación si se ha superado el Límite de presión máxima durante el tiempo especificado. N/A si la presión no excede el Límite de presión máxima. SÍ SÍ SÍ Duración acumulada máx. La duración total durante la simulación cuando la presión supera el umbral. SÍ SÍ SÍ Umbral inferior base Se calcula a partir de la simulación base. La presión más baja experimentada en el nodo o el punto de cliente durante al menos el tiempo especificado. Este campo solo se muestra cuando se comparan los resultados de la simulación con una simulación base. SÍ SÍ SÍ Umbral inferior Se calcula a partir de la simulación que se va a comparar. La presión más baja experimentada en el nodo o el punto de cliente durante al menos el tiempo especificado. Este campo solo se muestra cuando se comparan los resultados de la simulación con una simulación base. SÍ SÍ SÍ Cambio de umbral inferior (%) La diferencia porcentual entre el umbral inferior y el umbral inferior base. Este campo solo se muestra cuando se comparan los resultados de la simulación con una simulación base. SÍ SÍ SÍ Umbral inferior de tiempo de inicio Tiempo de simulación en el que se ha alcanzado el valor de umbral inferior. SÍ SÍ SÍ Umbral superior de base Se calcula a partir de la simulación base. La presión más alta experimentada en el nodo o el punto de cliente durante al menos el tiempo especificado. Este campo solo se muestra cuando se comparan los resultados de la simulación con una simulación base. SÍ SÍ SÍ Umbral superior Se calcula a partir de la simulación que se va a comparar. La presión más alta experimentada en el nodo o el punto de cliente durante al menos el tiempo especificado. Este campo solo se muestra cuando se comparan los resultados de la simulación con una simulación base. SÍ SÍ SÍ Cambio de umbral superior (%) La diferencia porcentual entre el umbral superior y el umbral superior base. Este campo solo se muestra cuando se comparan los resultados de la simulación con una simulación base SÍ SÍ SÍ Umbral superior de tiempo de inicio Tiempo de simulación en el que se ha alcanzado el valor de umbral superior. SÍ SÍ SÍ
Menú contextual	Copiar: copia los valores de las celdas seleccionadas en el portapapeles. Se pueden copiar varias celdas, filas o columnas de forma simultánea. Inmovilizar columnas: está disponible en los encabezados de columna cuando se seleccionan una o más columnas. Mueve las columnas al lado izquierdo de la tabla y las marca con una línea extragruesa. Al desplazar las columnas hacia los lados, estas columnas inmovilizadas no se mueven. Reutilizar todas las columnas: está disponible en los encabezados de columna cuando estas se han bloqueado previamente. Libera todas las columnas inmovilizadas. Diversas opciones de ordenación: ordena los datos en una sola columna o en las filas/columnas seleccionadas.
