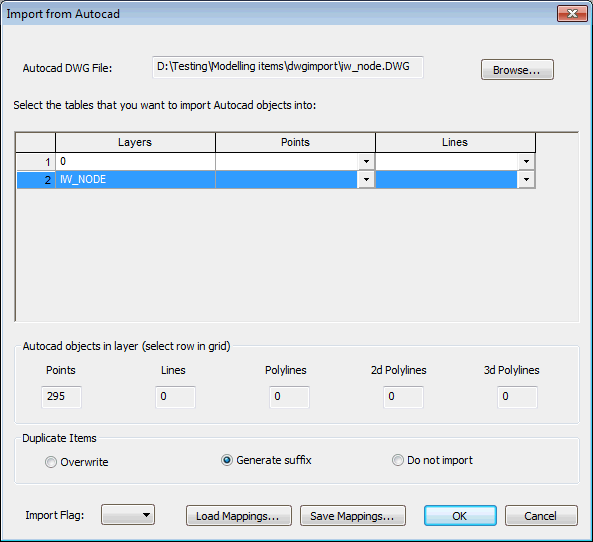

Cuadro de diálogo Importar desde AutoCAD

El cuadro de diálogo Importar desde AutoCAD se utiliza al importar a partir de archivos DWG de AutoCAD.

El cuadro de diálogo se abre al seleccionar Importar Desde DWG de AutoCAD en el menú Red.

Cuadro de diálogo Campo	Descripción
Archivo DWG de AutoCAD:	Muestra la ruta del archivo DWG que se utilizará para la importación. Utilice el botón Examinar para seleccionar un archivo en el cuadro de diálogo Abrir archivo de Windows.
Tabla de capas	La tabla muestra todas las capas del archivo DWG seleccionado. La tabla está formada por tres columnas: Columna de tabla Descripción Capas Nombre de capa Puntos Lista desplegable de objetos de red. Seleccione en esta lista el objeto de red según el cuál se importarán los puntos de AutoCAD. Líneas Lista desplegable de objetos de red. Seleccione en esta lista el objeto de red según el cuál se importarán las líneas de AutoCAD.
Objetos de AutoCAD en capa	Muestra el número de cada tipo de objeto de AutoCAD en una capa resaltada en la Tabla de capas.
Elementos duplicados	Existen tres opciones para tratar los elementos duplicados: Opción Descripción Sobrescribir Los elementos duplicados se sobrescribirán (valor por defecto) Generar sufijo Añada un sufijo al ID de objeto de los elementos duplicados (#1, #2, etc.). No importar Los elementos duplicados se ignorarán y no se importarán.
Cargar asignaciones:	Cargue asignaciones de Punto y Línea previamente guardadas desde el archivo de configuración de AutoCAD en la Tabla de capas.
Guardar asignaciones:	Guarde las asignaciones de Punto y Línea en la Tabla de capas como un archivo de configuración de AutoCAD.
