- Licencia de Innovyze Thales: la funcionalidad del sistema transitorio (TS) de InfoWorks solo está disponible si la opción InfoWorks TS está activada en la licencia de Innovyze Thales. Póngase en contacto con el soporte técnico para obtener información sobre cómo añadir esta opción a su licencia actual.
- Licencia de Autodesk: la función del sistema transitorio (TS) de InfoWorks está disponible porque la opción InfoWorks TS se activa automáticamente y forma parte de su licencia de Autodesk.

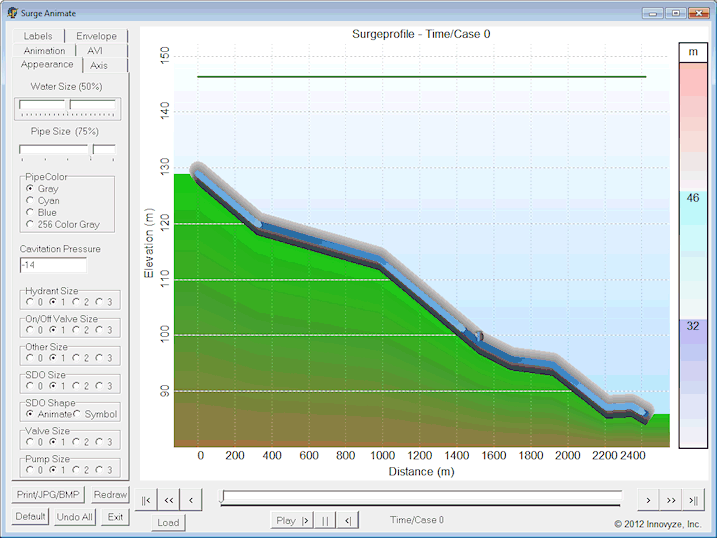

El Animador de sobreelevación (que utiliza el motor de sobreelevación KYPipe) se utiliza para mostrar animaciones activas de los perfiles de las tuberías, los niveles de los depósitos y tanques, las velocidades de las bombas, el caudal de agua y las tasas de velocidad de los resultados de la simulación transitoria.
Para ejecutar el Animador de sobreelevación desde InfoWorks WS Pro, seleccione la opción Ejecutar Animador de sobreelevación en el menú Resultados.
Opciones del Animador de sobreelevación
Aspecto
| Opción | Descripción |
|---|---|
| Tamaño del agua | Para aumentar o reducir el número de segmentos móviles utilizados para indicar la dirección del caudal. |
| Tamaño de tubería | Para ajustar el ancho de la tubería. El ancho de la tubería también afecta la apariencia de bombas, tanques, depósitos y dispositivos de sobreelevación. |
| Color de tubería | Para cambiar el color de la tubería. Si se selecciona 256 colores grises, toda la animación cambiará a una escala de 256 colores grises. |
| Presión de cavitación |
La cavitación se representa en la animación como un espacio negro con puntos de color en el interior de la tubería. El valor introducido para la presión de cavitación determinará cuándo y dónde se indica la cavitación en el perfil. |
| Tamaño de elemento |
El tamaño de muchos de los elementos incluidos en el perfil de tubería se puede ajustar con estas escalas individuales. Si el tamaño se establece en «0», el elemento se hace invisible. Nota: El tamaño de la tubería (consulte Tamaño de tubería más arriba) también afectará al tamaño de determinados elementos. |
Eje
| Opción | Descripción |
|---|---|
| Tipo de eje X |
Segmentos iguales: divide la tubería a partes iguales entre los elementos del sistema de producción, independientemente de la distancia entre los elementos. Longitud de tubería real: dibuja el perfil a escala en función de las longitudes de tubería. Longitud gráfica: ajusta la escala de las tuberías en función de la longitud del mapa de tuberías. |
| Unidades de eje X | Cambia las unidades del eje X. |
| Eje Y por defecto |
Cuando está activado, la escala del eje Y se calculará automáticamente. Cuando no está activado, se utilizarán los valores mínimo y máximo especificados por el usuario. |
| Mostrar líneas en nodos | Si está activado, agrega una línea a la animación en cada nodo. |
| Líneas en divisiones X | Si está activado, agrega una línea en las divisiones etiquetadas a lo largo del eje X. |
Animación
| Opción | Descripción |
|---|---|
| Animar agua | Representa el perfil como una tubería sólida o como un corte con caudal de agua animado. |
| Velocidad del agua | Determina la velocidad a la que se mueve la animación de agua para representar el caudal. |
| Tiempo total del ciclo | Establece el tiempo necesario para animar la simulación de principio a fin. |
| Ciclo |
Determina el ciclo de la animación: Bucle: la animación pasará repetidamente del principio al final del análisis. Rock: la animación se desplazará desde el principio hasta el final y luego hacia atrás hasta el principio repetidamente. Ninguno: la animación recorrerá la animación una vez y luego se detendrá. |
| Animación de sobreelevación |
Determina cómo se representan los tanques de sobreelevación cerrados y los tanques de vejiga: De Mín. a Máx: rango de volumen de aire calculado en el análisis representado a escala. De vacío a lleno: el rango medido «llena» el dispositivo animado. |
AVI
| Opción | Descripción |
|---|---|
| Tipo de animación | Cambia los colores de la animación cuando se guarda en un archivo. Esto afectará al tamaño de archivo y a la calidad de la animación guardada. |
| Intervalo de tiempo |
Intervalo de tiempo para el que se va a crear la animación: Todo el tiempo: crear animaciones para toda la simulación. Una vez: crear animaciones para el caudal y las condiciones una sola vez. |
| Velocidad de fotogramas | Número de fotogramas por segundo utilizado para crear una animación. |
| Altura/anchura de píxel | Define la resolución del archivo AVI. |
| Tamaño de pantalla | Define el tamaño de la animación al tamaño del cuadro de diálogo de animación. |
| Longitud AVI | Duración de la animación guardada. |
| Utilizar tiempo de ciclo | Lo he comprobado, utiliza el tiempo especificado en Animación | Duración total del ciclo para la duración de la animación. |
| Tamaño estimado | Tamaño estimado del archivo AVI que se creará. |
| Crear AVI | Crea un archivo AVI con la configuración especificada. |
Etiquetas
| Opción | Descripción |
|---|---|
| Tipo de letra | Si se hace clic en él, se muestra un menú de configuración de fuentes para modificar la fuente utilizada para las etiquetas. |
| Etiqueta superior | Los resultados de presión, carga y HGL de cada nodo pueden mostrarse como texto en la parte superior de la pantalla del perfil seleccionando una de estas opciones. |
| Etiqueta inferior | Los resultados de velocidad y caudal de cada tubería pueden mostrarse como texto en la parte inferior del perfil seleccionando una de estas opciones. |
| Mostrar unidades | Determina si se muestran las unidades de la Etiqueta superior y la Etiqueta inferior. |
| Título | Para especificar un título para el perfil. |
| Mostrar hora/caso | Si está activado, se muestra la hora/caso representado actualmente en el perfil junto con un título. |
Envoltura
| Opción | Descripción |
|---|---|
| Colores |
Para especificar el número de colores utilizados para aplicar un tema al envolvente de la altura piezométrica. Se pueden utilizar hasta siete colores. Si desea cambiar los colores individuales, al hacer clic en el cuadro de color aparecerá una paleta de colores. El rango de cada color se determina automáticamente en función del número de colores elegidos, a menos que esté marcado el cuadro Valores automáticos (ver más abajo). |
| Clave | Muestra u oculta una clave del eje Y para los resultados de presión. |
| Estilo/Aclarar | Define el aspecto del envolvente de presión. |
| Definir colores | Restablece los colores de degradado de la envolvente a los valores por defecto. |
| Valores automáticos |
Los valores de presión de degradado se asignan automáticamente a menos que esté desactivado este cuadro. Al desactivar este cuadro se activan los botones de Relleno automático y Relleno de rango. |
| Relleno automático |
Se activa cuando Valores automáticos está desactivado. Haga clic en este botón para asignar automáticamente valores de presión al número de degradados seleccionados. |
| Relleno de rango |
Se activa cuando Valores automáticos está desactivado. Introduzca valores en los campos de presión superior y presión inferior y, a continuación, haga clic en este botón para rellenar los campos de presión intermedios a intervalos iguales. |
| Mostrar línea de HGL | Muestra u oculta el perfil de HGL. |
Botones
| Opción | Descripción |
|---|---|
| Imprimir/JPG/BMP | Abre un menú de impresión. |
| Redibujar |
Actualiza el perfil. |
| Por defecto | Devuelve la animación a la configuración por defecto. |
| Deshacer todo | Cancela todos los cambios realizados durante la sesión actual de Animador de sobreelevación. |
| Salir | Sale del Animador de sobreelevación. |
|
Estos botones sirven para seleccionar el caso/hora que se muestra en el perfil. Los botones exteriores se mueven al principio o al final de la simulación, las flechas dobles seleccionan cada cuarto caso/tiempo y las flechas simples seleccionan cada caso/tiempo. |
| Control deslizante | Se utiliza para seleccionar un caso en cualquier lugar de la simulación haciendo clic y arrastrando la barra. |
|
Se utiliza para reproducir la animación del perfil a la izquierda, a la derecha o para pausar la animación. |
