La configuración de datos activos se puede utilizar para derivar valores de caudal o presión a partir de datos activos de depósitos y bombas. Se puede utilizar el perfil de datos derivado para comparar datos de modelo y de campo en escenarios simples en los que no se ha medido la descarga de una estación de bombeo o depósito. También se puede obtener un perfil de la profundidad del depósito a partir de datos de porcentaje completo.
Los datos de caudal se pueden derivar de:
- Datos de volumen de la curva/profundidad y profundidad del depósito.
- Datos de volumen de la curva/profundidad y porcentaje completo del depósito (por volumen).
- Datos de velocidad de flujo y tiempo de ejecución de la bomba.
Los datos de presión se pueden derivar de:
- Datos de volumen de la curva/profundidad y porcentaje completo del depósito (por volumen).
Derivar caudal y presión a partir de los datos del depósito
El caudal de un depósito se puede calcular a partir de las lecturas de profundidad del depósito o del porcentaje completo y la curva de profundidad/volumen del depósito.
Un perfil del caudal derivado de la profundidad del depósito o de los datos del porcentaje completo proporciona una estimación del caudal de entrada/salida de un depósito con un único caudal de entrada/salida. (Si el depósito tiene más de un caudal de entrada o de salida, los datos del depósito deben ajustarse para tener en cuenta otros caudales que entran o salen del depósito para que los datos derivados sean significativos).
La presión en un depósito se puede calcular a partir de las lecturas de porcentaje completo del depósito y de la curva de profundidad/volumen del depósito.
Para derivar un perfil del caudal o presión a partir de datos del nivel de depósito/porcentaje completo:
- Importe un archivo de datos activos que contenga datos de nivel o porcentaje completo del depósito (tipo de canal PRESIÓN o PC_VOLUME) en la configuración de datos activos.
- En la página Punto de datos activos de la Hoja de propiedades de puntos de datos activos, seleccione un Tipo de canal efectivo de FLUJO, PRESIÓN (o DUAL para derivar tanto el caudal como la presión) en la lista desplegable.
- Introduzca en la tabla una curva de profundidad/volumen para el depósito que se está supervisando en la página Parámetros de valores derivados de la hoja de propiedades de puntos de datos activos. (Si hay una red abierta, seleccione un depósito de red en la lista desplegable Copiar desde depósito: para copiar la curva de profundidad/volumen de la red a la tabla).

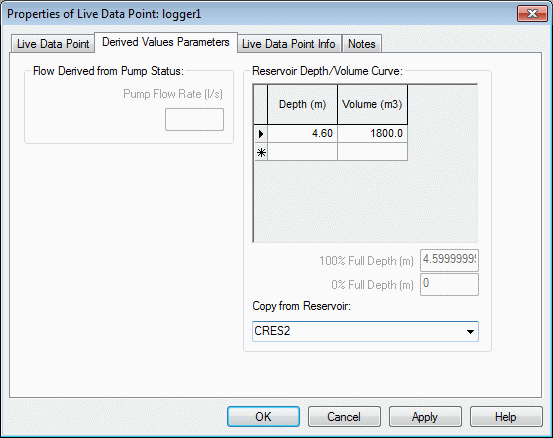

Mostrar imagen
Los valores de profundidad en los que el depósito se considera vacío (0 % de profundidad completa) y lleno (100 % de profundidad completa) también se pueden definir en la página Parámetros de valores derivados:
- Si se copia una curva de profundidad/volumen del depósito desde un depósito de red, el valor de profundidad total del 100 % se establecerá automáticamente en el último valor de profundidad de la curva.
- Si no se definen valores de profundidad, se asumirá una profundidad completa del 0 % de 0,0. Se asumirá que el valor de profundidad completa del 100 % es el último valor de profundidad de la curva de profundidad/volumen.
Haga clic con el botón derecho en la vista de punto de datos activos y seleccione Gráfico de puntos de datos activos seleccionados en el menú contextual para ver un gráfico del caudal o presión derivados.
Derivar caudal a partir de datos de tiempo de ejecución de bomba
El caudal de una bomba se puede calcular a partir de los datos de cambio de la bomba y de una única velocidad de caudal de la bomba.
Para derivar un perfil del caudal a partir de datos de cambio de la bomba:
- Importe un archivo de datos activos que contenga datos de cambio de la bomba (tipo de canal BOMBA) en la configuración de datos activos
- En la página Punto de datos activos de la Hoja de propiedades de punto de datos activos, seleccione el Tipo de canal efectivo de FLUJO en la lista desplegable.
- Introduzca una Velocidad de caudal de bomba en la vista de punto de datos activos o en la página Parámetros de valores derivados de la Hoja de propiedades de punto de datos activos
Haga clic con el botón derecho en la vista de punto de datos activos y seleccione Gráfico de puntos de datos activos seleccionados en el menú contextual para ver un gráfico del caudal derivado.
