Se hace referencia a cada archivo de datos del registrador en la Configuración de datos activos con un ID de punto de datos activos procedente de la Vista de punto de datos activos, Fuente de datos activos o Fuente compuesta de datos activos. Este campo proporciona el vínculo entre los datos del registrador y el modelo. Un sistema adecuado sería hacer que el ID de punto de datos activos fuera el nombre del nodo o vínculo donde se realizaron las mediciones.
Los datos activos se pueden vincular al modelo de dos formas:
- manualmente a través de la hoja de propiedades o la vista de tabla de nodo/vínculo.
- automáticamente mediante la función Vincular puntos de datos activos.
Solo se debe vincular un nodo de depósito a datos activos con el tipo de canal establecido en Depósito. No hay restricciones para vincular nodos o vínculos a datos activos con cualquier otro tipo de canal.
Vincular manualmente datos activos al modelo
Para vincular manualmente los datos activos al modelo, abra la red y un conjunto de datos de control asociado. En el campo ID de punto de datos activos de los datos de control para el nodo o vínculo adecuado, introduzca el ID de punto de datos activos de la Configuración de datos activos.
Es mucho más fácil hacerlo si la configuración de datos activos correcta es la configuración de datos activos actual. El software rellenará la lista desplegable con todos los ID de la configuración de datos activos actual.
Vincular automáticamente datos activos al modelo
Los datos activos se pueden vincular automáticamente al modelo si el ID de datos activos coincide con el ID de activo o el ID de nodo/vínculo de la ubicación en la que se ha realizado la medición.
Para vincular automáticamente los datos activos al modelo, abra una red, un conjunto de datos de control asociado que se actualizará y una configuración de datos activos que contenga los datos que se van a vincular.

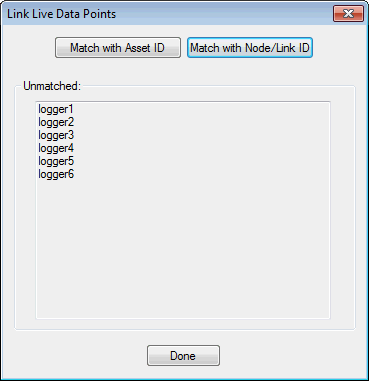

- Seleccione Controlar > Vincular puntos de datos activos en el menú Red. Se abre el cuadro de diálogo Vincular puntos de datos activos.
- Seleccione una opción en el cuadro de diálogo Vincular puntos de datos activos:
- Hacer coincidir con ID de elemento.
- Hacer coincidir con ID de nodo/vínculo.
InfoWorks intentará hacer coincidir los puntos de datos activos que aún no se hayan vinculado al modelo con el ID de activo o el ID de nodo/vínculo de los objetos de red en función de la opción seleccionada anteriormente.
Los parámetros de control se añadirán a los objetos de red que coincidan con los datos activos y el campo ID de punto de datos activos de los objetos se rellenará con el del punto de datos activos coincidente.
Aparecerá una lista de puntos de datos activos no coincidentes en el cuadro de diálogo Vincular puntos de datos activos.
- Haga clic en Terminado para salir del cuadro de diálogo.
