Los valores de rugosidad de la red se pueden actualizar a partir de los datos optimizados generados por una simulación de calibración.
Los valores de rugosidad también se pueden actualizar desde un archivo con el formato correcto generado fuera de InfoWorks.
Actualizar la red a partir de una simulación
- Compruebe la red utilizada en la simulación de calibración y ábrala.
- En el menú Red, seleccione Actualizar > A partir de la simulación de calibración. Se abre el cuadro de diálogo de selección de elementos de la base de datos.
- Elija la simulación adecuada en el proceso de calibración.
Es muy importante utilizar la simulación correcta. La simulación debería utilizar la red principal de la que está actualizando.
Si elige una simulación que no forma parte de una ejecución de calibración, cuando continúe, verá una advertencia y no se producirán cambios.

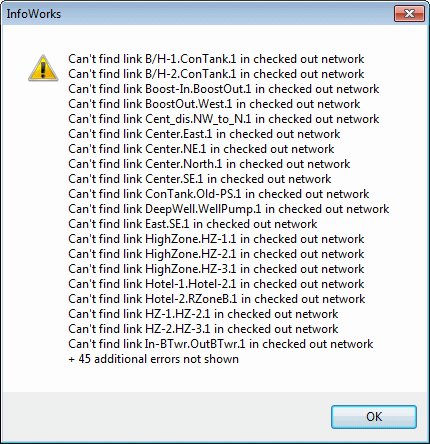

Si elige una ejecución de calibración que utiliza una red diferente, cuando continúe, verá un cuadro de diálogo de error. Mostrar imagen. Se actualizarán todos los vínculos que tengan el mismo nombre.
Si elige una ejecución de calibración que utiliza la misma red, pero con parámetros muy diferentes, cuando continúe no verá ningún mensaje de error o advertencia. Esto puede ocurrir si la simulación elegida ha utilizado una red de otra rama del árbol o de una larga distancia en el proceso de construcción del modelo. Se llevarán a cabo todas las actualizaciones.
- Para continuar (es decir, para actualizar la red como se describió anteriormente), haga clic en Aceptar.
Comparar redes para ver los cambios
Puede llevar a cabo una comparación de red para ver un informe de los cambios exactos que se han realizado entre esta red y su matriz. Consulte Administración de objetos controlados por versiones
También puede resaltar todos los objetos de red que hayan cambiado entre esta red y su principal.
- En el menú Selección, elija Selección cambiada. Se abre el cuadro de diálogo Seleccionar objetos modificados.
En ambas operaciones se presupone que no se han realizado otros cambios que no sean la actualización de la simulación de calibración.
Actualizar la red a partir de un archivo
Puede realizar las actualizaciones mediante un archivo generado fuera de InfoWorks.
Ver ejemplo de fichero de calibración y explicación
"HOTEL-1.HOTEL-2.1", 116.011
"INF-PBC.PBC.1", 121.055
"LAKE.RMIDL.1", 95.835
"RHIGHL.INTER1.1", 110.967
"RMIDL.INTER2.1", 121.055
"SOUTH.SW.1", 110.967
"SW.IND-ZONE.1", 126.099
"HOTEL-2.RZONEB.1", 110.967
"INTER1.RMIDL.1", 121.055
"INTER2.RLOWL.1", 121.055
"NE.RZONEA.1", 116.011
"PARKTWR.RTOWER.1", 110.967
"WELLPUMP.RZONEB.1", 100.879
El nombre del vínculo debe ir entre comillas dobles, ya que puede contener espacios. De este modo, se asegura que el software procese correctamente el nombre.
El valor es el valor de rugosidad real. El tipo de rugosidad se define mediante el rango en el que se encuentra el valor:
- Los parámetros Hazen Williams deben estar dentro del rango 50 <= valor <= 200
- Los parámetros de Darcy Weisbach deben estar dentro del rango 0,002 <= valor <= 0,09
- Los parámetros de Colebrook White deben estar dentro del rango -100 <= valor <= -0.001. El valor real se multiplica por -1 para que los rangos no entren en conflicto.
Se recomienda guardar los archivos de calibración con la extensión .csv, ya que el archivo tiene un formato separado por comas.
Para actualizar a partir de un archivo:
- En el menú Red, elija Actualizar > A partir del archivo de calibración.
- Seleccione un archivo con el formato correcto.
