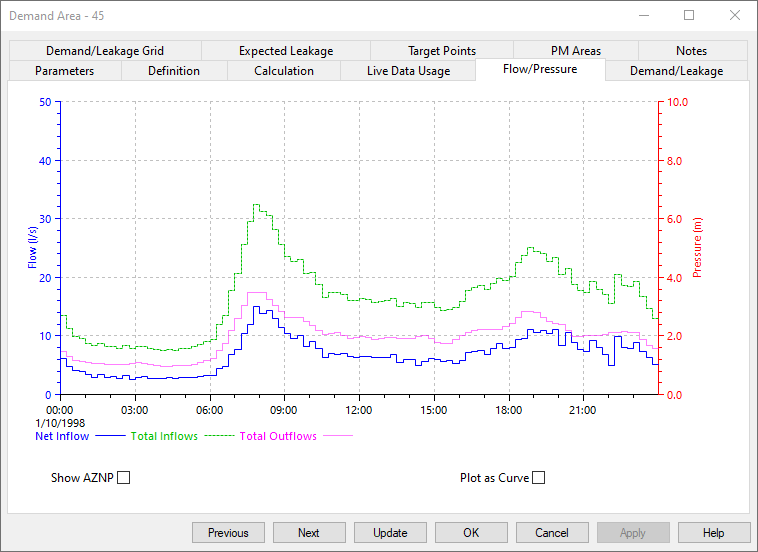

Esta página se utiliza para ver los resultados del análisis de datos en tiempo real del área de demanda en forma de gráfico. El gráfico solo se rellena cuando está abierto el archivo de configuración de datos en directo correspondiente, junto con la red y el control.
El gráfico muestra lo siguiente:
- Total de caudales de entrada en el área de demanda procedentes de nodos de transferencia, contadores y estaciones de bombeo
- Salidas totales del área de demanda hacia los nodos de transferencia, contadores y estaciones de bombeo
- Caudal de entrada neto total en el área de demanda
Si se ha definido un nodo AZNP de área de demanda o de área de gestión de presiones, las presiones en estos nodos pueden visualizarse a partir de los resultados de la simulación y de los datos activos. Utilice el menú desplegable mostrar AZNP para cambiar entre los nodos AZNP del área de Demanda y del área de gestión de presiones.
Si se han generado puntos objetivo en la página Puntos objetivo, las presiones en los nodos de los puntos objetivo pueden visualizarse a partir de los resultados de la simulación.
Opciones de gráfico
Las propiedades del gráfico pueden editarse y el gráfico puede imprimirse o copiarse en el portapapeles haciendo clic con el botón derecho del ratón en el gráfico y seleccionando una opción del menú contextual:
- Imprimir gráfico: seleccione esta opción para imprimir el gráfico.
- Copiar gráfico: seleccione esta opción para copiar el gráfico en el portapapeles y pegarlo en otra aplicación.
- Propiedades del gráfico: seleccione esta opción para editar las propiedades del gráfico, como los títulos de los ejes y los colores de trazado.
