Página Control de la válvula

InfoWorks WS Pro permite una gran variedad de tipos de válvulas de control.

• Válvula controlada por caudal (FCV): funciona de acuerdo con las variaciones de caudal en una tubería de control.
• Válvula de modulación de caudal (FMV): controla la presión en una válvula de control de acuerdo con la variación del caudal a través de la válvula.
• Válvula reguladora de caudal (FRV): funciona con un perfil de caudal objetivo.
• Abierto/Cerrado (OCV): abertura de la válvula controlada según la presión en un nodo de control.
• Válvula controlada por presión (PCV): funciona de acuerdo con las variaciones de presión en un nodo de control (o los cambios de nivel de agua en un depósito de control).
• Válvula de caudal/presión (PFV): funciona de acuerdo con la presión/profundidad monitoreada en un nodo/depósito de control.
• Válvula limitadora de presión (PRV): limita la presión en un nodo de control aguas abajo a un nivel constante o variable en el tiempo dado.
• Válvula limitadora/sostenedora de presión (PRSV): intenta limitar la presión en un nodo de control de reducción aguas abajo y mantener una presión mínima en un nodo de control sostenido aguas arriba a un nivel constante o variable en el tiempo especificado.
• Válvula sostenedora de presión (PSV): mantiene una presión mínima en un nodo de control aguas arriba hasta un nivel constante o variable en el tiempo especificado.
• Válvula controlada por tiempo (TCV): funciona de acuerdo con una planificación.
• Válvula de mariposa (THV): actúa como una pérdida adicional de presión, reduciendo así el caudal de paso.

Nota:

• Los tipos de válvulas FRV, PRV, PSV y TCV pueden tener perfiles de control mediante la carga desde una fuente de datos en vivo.
• Si no se proporciona una directiva de control a una válvula, InfoWorks WS Pro supondrá que está abierta durante toda la simulación.
• Las válvulas de compuerta pueden utilizarse como válvulas de aislamiento (control de activación/desactivación). No obstante, se recomienda que, en general, las válvulas de compuerta no se utilicen como válvulas de control.
• Para obtener información más general sobre los controles, consulte Acerca de los controles (datos de control).

Válvula controlada por caudal (FCV)

La válvula controlada por caudal (FCV) reacciona de acuerdo con los cambios de caudal en una tubería de control especificada por el usuario.

Las válvulas de control de caudal son dispositivos sofisticados y son comparativamente raras en la práctica; pero ofrecen un margen considerable para el control preciso de los sistemas de distribución. Cuando hay una demanda excepcional, por ejemplo, de la extinción de incendios, la válvula podría abrirse por completo. Si la demanda aumenta aún más, tal vez debido a una explosión, se apagará automáticamente.

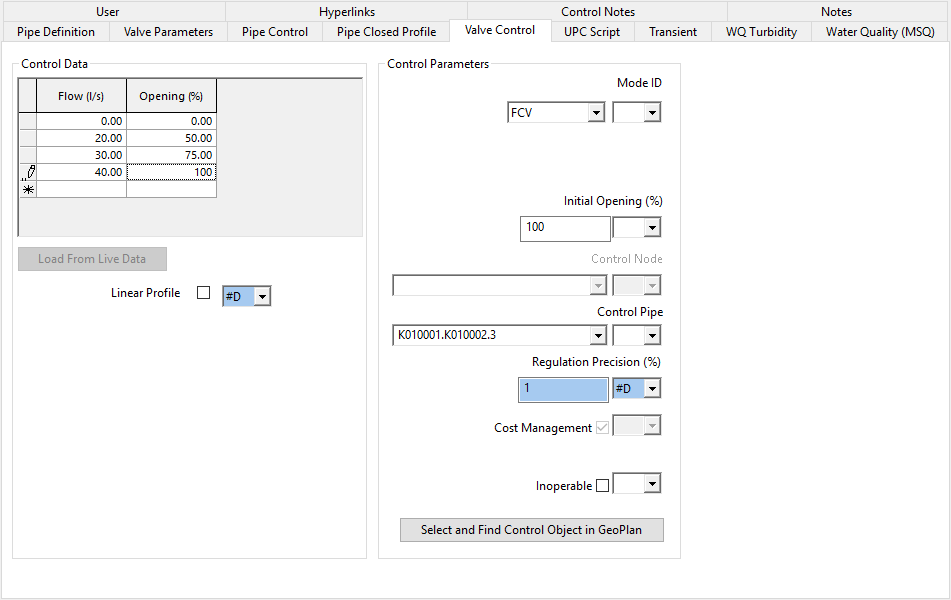

El usuario especifica la relación entre el porcentaje de abertura de la válvula y el caudal a través de la válvula. El usuario también especifica la abertura inicial de la válvula al inicio de la simulación. Si no se introduce una abertura inicial, InfoWorks WS supondrá que la válvula está cerrada durante toda la simulación.

Por defecto, no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Active la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Válvula de modulación de caudal (FMV)

La válvula de modulación de caudal (FMV) se utiliza para controlar la presión en un nodo de control especificado por el usuario.

La válvula utiliza el caudal medido a través de la válvula para controlar la presión en el nodo de control, que normalmente está cerca de la válvula. Esta válvula se utilizará a menudo para establecer la presión en un nodo remoto cuando la relación entre las presiones en los dos nodos se entiende a partir de las mediciones.

Esto ahorra el gasto de la retroalimentación de telemetría del nodo remoto que se utiliza para controlar la válvula.

Mostrar imagen

El usuario especifica la relación entre la presión que se debe mantener en el nodo de control y el caudal a través de la válvula.

Por defecto, no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Válvula reguladora de caudal (FRV)

La válvula reguladora de caudal (FRV) suministra caudal a través de la válvula a un caudal objetivo constante o a un perfil de caudal variable en el tiempo especificado por el usuario.

Se puede utilizar una válvula reguladora de caudal, por ejemplo, para regular la transferencia de agua de una zona a otra.

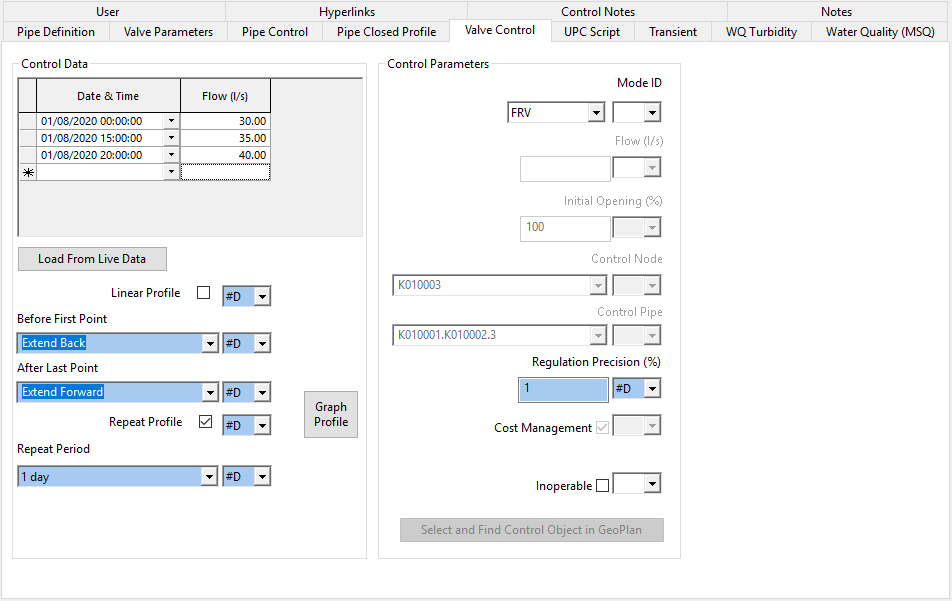

El usuario especifica un caudal constante y/o un perfil de caudal variable en el tiempo que se entregará a través de la válvula.

Nota: Si se han introducido tanto un caudal de destino constante como una serie de caudales de destino variables, se utilizan los caudales de destino variables.

Cuando se utiliza un perfil de caudal variable en el tiempo, por defecto no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Para obtener más información sobre las opciones disponibles para ampliar el perfil fuera de las fechas u horas introducidas, consulte Opciones de extensión de perfil.

Válvula abierta/cerrada (OCV)

La abertura de una válvula abierta/cerrada (OCV) se controla mediante la presión en un nodo de control. Se pueden especificar valores de presión constantes a los que la válvula está completamente abierta o cerrada. Alternativamente, se puede definir un perfil variable en el tiempo de presiones abiertas y cerradas.

Se puede utilizar una válvula abierta/cerrada, por ejemplo, para mantener niveles variables en un depósito a lo largo del día.

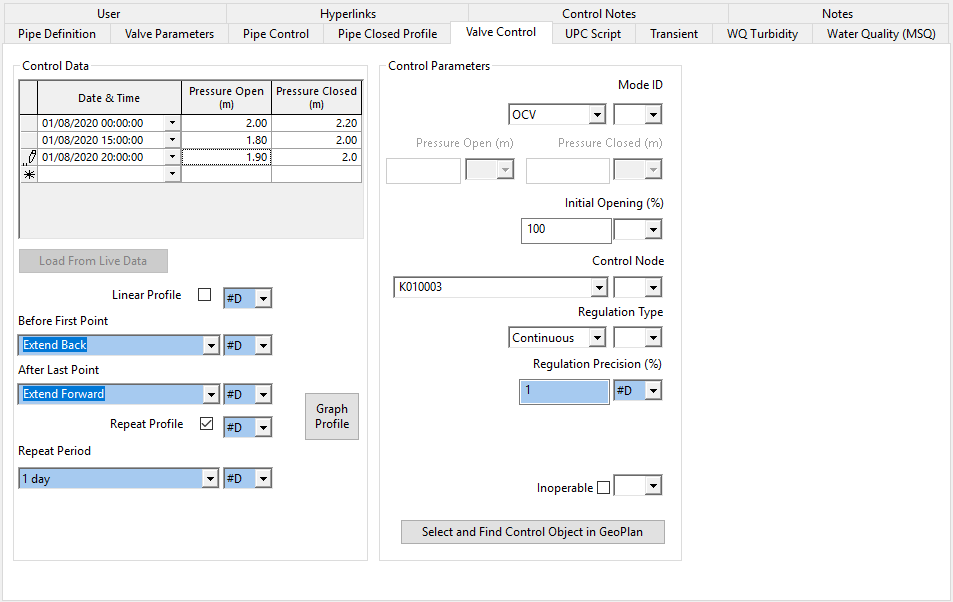

El usuario especifica un caudal constante de valores de presión abierta y presión cerrada o un perfil variable en el tiempo de valores de presión abierta y presión cerrada.

Nota: Si se han introducido tanto valores de presión constante como una serie de valores de presión variables, se utilizan los valores de presión variable.

Cuando se utiliza un perfil variable en el tiempo, por defecto no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Para obtener más información sobre las opciones disponibles para ampliar el perfil fuera de las fechas u horas introducidas, consulte Opciones de extensión de perfil.

El tipo de regulación se puede establecer en Continuo o Activado/Desactivado.

• Cuando se establece en Continuo, la abertura de la válvula se determina mediante la interpolación lineal entre los valores de presión abierta y cerrada.
• Cuando se establece en Activado/Desactivado, la abertura de la válvula se establece en 0 % o 100 %.

Si el nodo de control es un depósito y la profundidad inicial del depósito está fuera del rango de los ajustes de presión OCV, la abertura inicial de la válvula se restablecerá si no es coherente con los valores iniciales de presión abierta y cerrada.

Válvula controlada por presión (PCV)

La válvula funciona de acuerdo con la presión/profundidad monitoreada en un nodo/depósito de control.

Esta válvula se puede utilizar para simular el control de la válvula de flotador donde las mediciones han demostrado que la válvula se atasca. Se pueden definir perfiles de hueco distintos para los niveles ascendentes y descendentes.

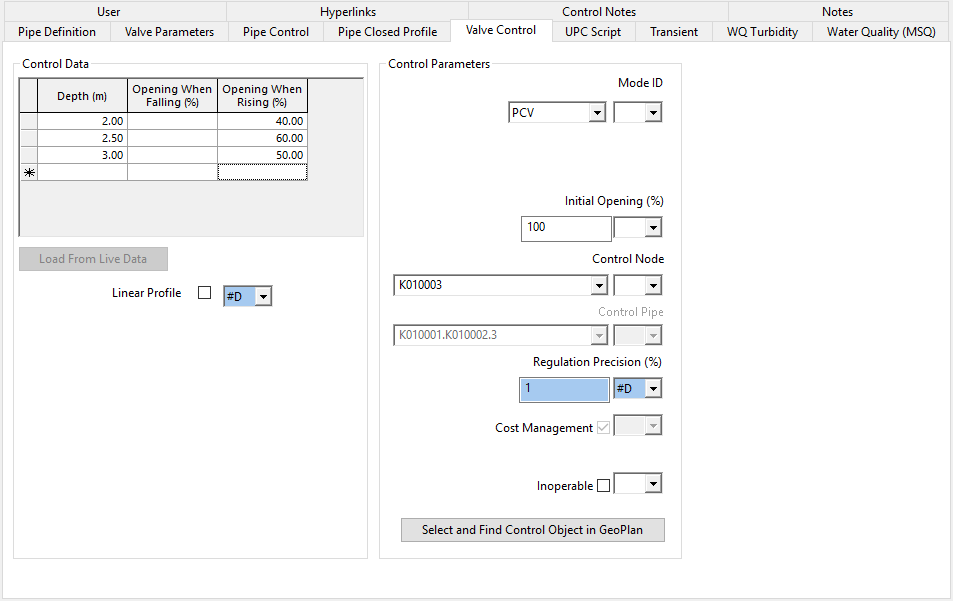

El usuario especifica la relación entre la presión/profundidad de control y la abertura de la válvula.

InfoWorks WS Pro también puede simular dispositivos bastante sofisticados como una válvula de dos vías, donde hay dos curvas de control: una cuando el nivel o la presión del agua aumentan y otra cuando el nivel o la presión del agua están bajando.

En los casos más simples, el funcionamiento de la válvula no depende de si el nivel/presión está subiendo o bajando. Para modelar estos casos, los datos solo deben ingresarse en la columna Abertura al ascender, dejando en blanco la columna Abertura al descender.

Por defecto, no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Active la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Válvula de presión/caudal

La válvula funciona de acuerdo con la presión/profundidad monitoreada en un nodo/depósito de control.

Esta válvula podría utilizarse para regular el caudal en un depósito en función del nivel del depósito y de si está subiendo o bajando.

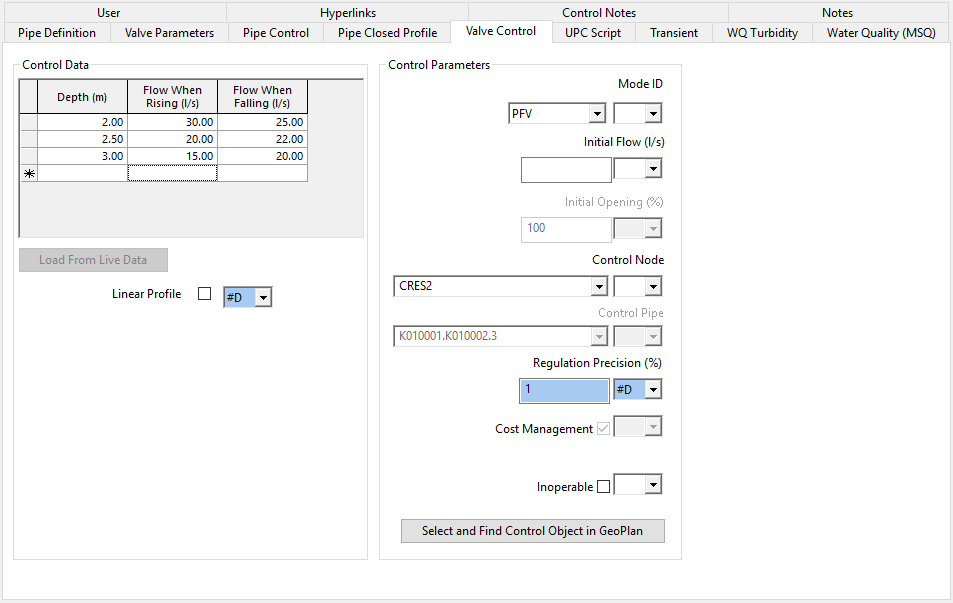

El usuario especifica la relación entre la presión/profundidad de control y el caudal a través de la válvula.

Se deben especificar dos curvas de control: una cuando el nivel/presión del agua está subiendo y otra cuando el nivel/presión del agua está bajando.

Por defecto, no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Válvula limitadora de presión (PRV)

La válvula limitadora de presión (PRV) reduce la presión en un nodo de control aguas abajo a una presión predefinida. Esta presión objetivo puede ser constante o variable en el tiempo. También es posible especificar un parámetro de presión de relación constante entre la presión aguas arriba y aguas abajo.

A medida que aumenta la presión aguas arriba, la válvula se cerrará, creando más pérdida de altura piezométrica hasta que se alcance la presión objetivo. A medida que disminuya la presión aguas arriba, la válvula se abrirá. Si la presión aguas arriba cae por debajo de la presión objetivo, la válvula se abrirá completamente.

Cuando el paso de iteración (paso iter.) está habilitado (valor de 1, 2, 3 o cualquier entero positivo), esto puede ayudar a estabilizar redes con varias PRV retrasando los cambios de ajuste de la válvula de control entre iteraciones.

Las válvulas limitadoras de presión se utilizan a menudo como un medio para reducir las fugas en áreas que experimentarían altas presiones si no se controlan.

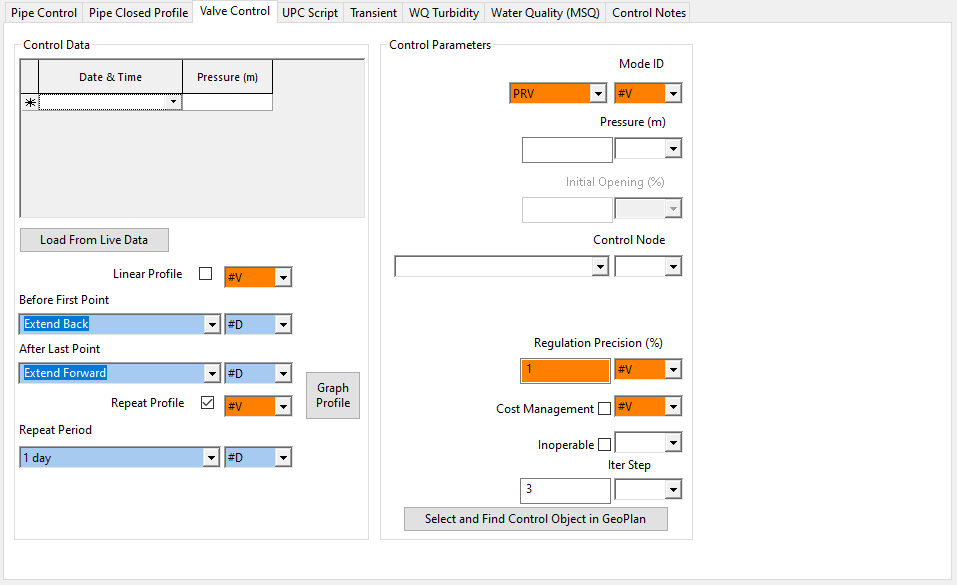

El usuario especifica una presión aguas abajo y/o un perfil de presión variable en el tiempo que se debe mantener.

Nota: Si se han introducido tanto una presión de destino constante como una serie de presiones de destino variables, se utilizan las presiones de destino variables.

Si se introduce un valor de entre 0 y 1 como presión objetivo constante, la válvula se simulará como una PRV de relación constante, donde:

Presión aguas abajo en el nodo de control = valor de presión especificado * presión aguas arriba

O

Valor de presión especificado = Presión aguas abajo/Presión aguas arriba

Cuando se utiliza un perfil de presión variable en el tiempo, por defecto no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Para obtener más información sobre las opciones disponibles para ampliar el perfil fuera de las fechas u horas introducidas, consulte Opciones de extensión de perfil.

Válvula sostenedora de presión

La válvula sostenedora de presión (PSV) mantiene una presión mínima preestablecida en un nodo de control aguas arriba. Esta presión puede ser constante o variable en el tiempo.

A medida que disminuya la presión aguas arriba, la válvula se cerrará. A medida que aumenta la presión aguas arriba, la válvula se abrirá.

Las válvulas sostenedoras de presión pueden utilizarse, por ejemplo, en sistemas de distribución con zonas de presión en cascada, donde una demanda de zona aguas abajo puede causar problemas de baja presión en una zona aguas arriba si no se controla.

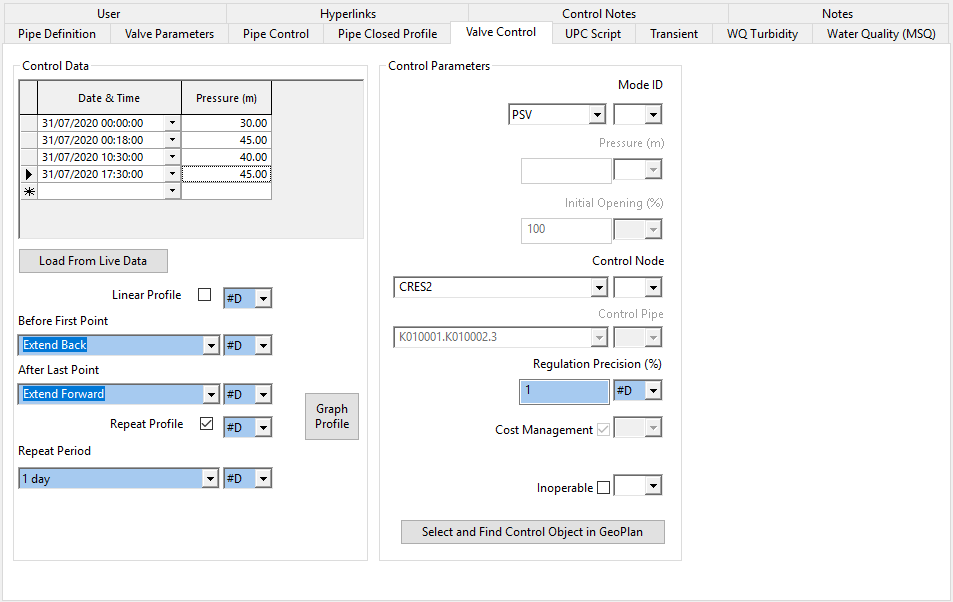

El usuario especifica una presión mínima aguas arriba o un perfil de presión variable en el tiempo que se debe mantener.

Nota: Si se han introducido tanto una presión de destino constante como una serie de presiones de destino variables, se utilizan las presiones de destino variables.

Cuando se utiliza un perfil de presión variable en el tiempo, de forma por defecto no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Para obtener más información sobre las opciones disponibles para ampliar el perfil fuera de las fechas u horas introducidas, consulte Opciones de extensión de perfil.

Válvula limitadora/sostenedora de presión

La válvula limitadora/sostenedora de presión (PRSV) combina las funciones de PRV y PSV.

La válvula intentará reducir la presión aguas abajo en un nodo de control de reducción y mantener la presión aguas arriba en un nodo de control sostenido hasta las presiones objetivo especificadas.

El modo de prioridad PRSV se utiliza para definir qué objetivo de presión tiene prioridad:

• En el modo SUS, la prioridad es mantener el objetivo de presión aguas arriba. Siempre que la presión objetivo aguas arriba sea igualada o superada, la válvula también intentará mantener la presión aguas abajo.
• En el modo ROJO, la prioridad es mantener el objetivo de presión aguas abajo. Siempre que la presión aguas abajo sea igual o inferior a la presión objetivo aguas abajo, la válvula también intentará mantener la presión aguas arriba.

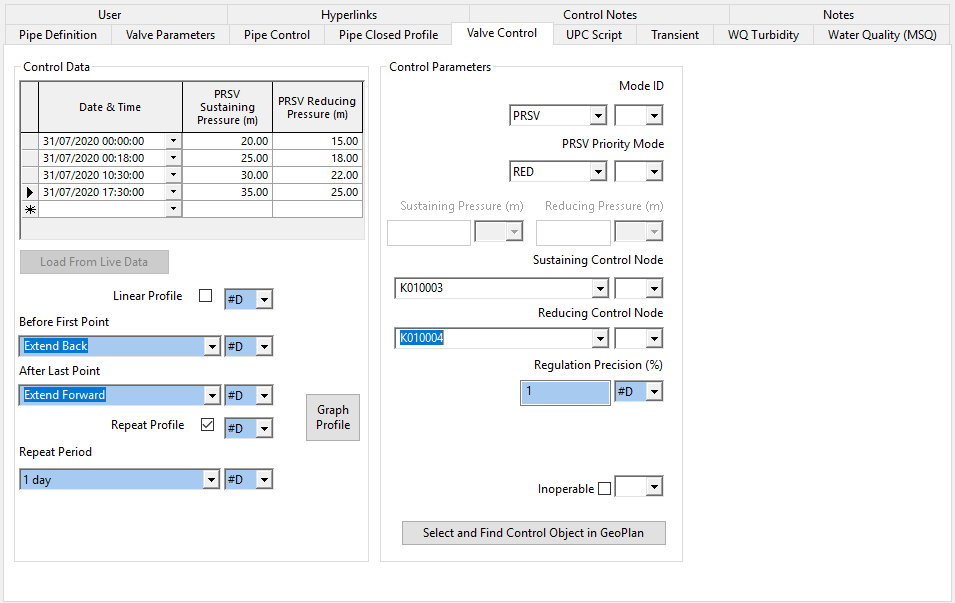

El usuario especifica una presión mínima aguas arriba y una presión máxima aguas abajo, o bien un perfil de presión variable en el tiempo que se debe mantener.

Nota: Si se han introducido tanto presiones de destino constantes como una serie de presiones de destino variables, se utilizan las presiones de destino variables.

Cuando se utiliza un perfil de presión variable en el tiempo, de forma por defecto no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Para obtener más información sobre las opciones disponibles para ampliar el perfil fuera de las fechas u horas introducidas, consulte Opciones de extensión de perfil.

Válvula controlada por tiempo

La válvula controlada por tiempo funciona según un horario especificado por el usuario.

Las válvulas controladas por tiempo se pueden utilizar, por ejemplo, para la transferencia programada de agua de un área a otra.

Esta opción también es especialmente útil para la calibración de modelos.

El usuario especifica un perfil variable en el tiempo para el funcionamiento de la válvula durante el tiempo de simulación.

Por defecto, no se utiliza ninguna interpolación entre los puntos de datos. Cada valor introducido en la tabla se mantiene hasta la siguiente entrada de fecha/hora, o hasta el final de la simulación. Puede activar la casilla Perfil lineal para la interpolación lineal que se utilizará entre los puntos de datos.

Para obtener más información sobre las opciones disponibles para ampliar el perfil fuera de las fechas u horas introducidas, consulte Opciones de extensión de perfil.

Válvula de mariposa (THV)

La válvula de mariposa actúa como una obstrucción local al caudal. La abertura de la válvula permanece constante durante la simulación.

Las válvulas de mariposa se pueden utilizar, por ejemplo, para restringir el caudal a través de las bombas.

Esta opción también se puede utilizar en la calibración de modelos, donde se sospecha una obstrucción local en una tubería.

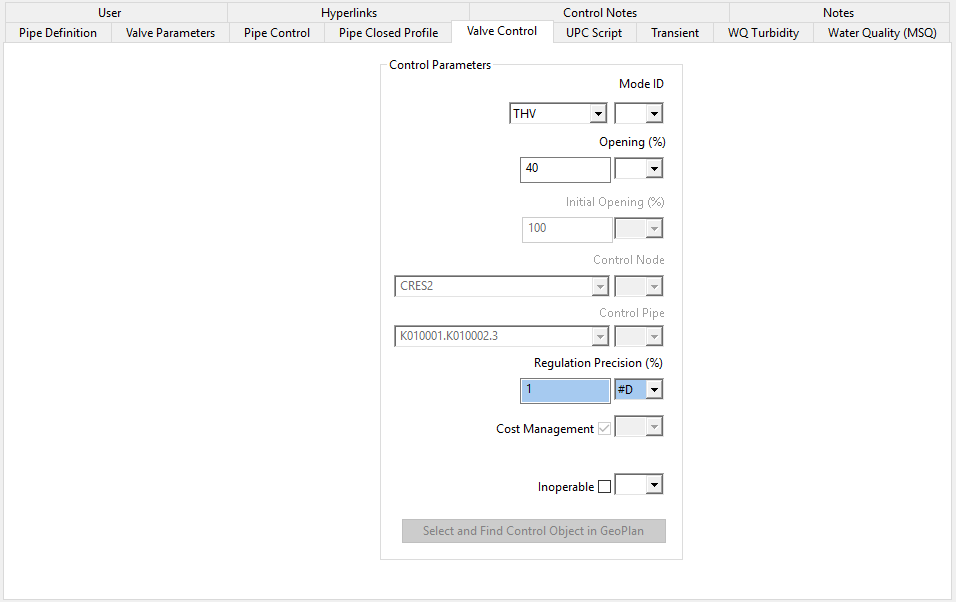

El usuario especifica el porcentaje de abertura de la válvula, que se mantiene durante toda la simulación.

Opciones de extensión de perfil

Las siguientes opciones están disponibles para ampliar el perfil fuera de las fechas/horas introducidas para las válvulas FRV, OCV, PRV, PSV, PRSV y TCV:

Campo de datos	Descripción
Antes del primer punto	Extender hacia atrás El primer valor de la tabla se extiende hacia atrás hasta el inicio de la simulación. Extrapolar hacia atrás Se aplica solo a perfiles lineales: los dos primeros valores de la tabla se utilizan para extrapolar al inicio de la simulación. Nota: Si selecciona Extrapolar hacia atrás para un perfil no lineal, el perfil se extenderá hacia atrás. Cero/Sin cambios Se aplica un valor cero o «desactivado» desde el inicio de la simulación hasta la fecha u hora del primer valor de la tabla.
Después del último punto	Extender hacia delante El último valor de la tabla se extiende hasta el final de la simulación. Extrapolar hacia adelante Solo se aplica a los perfiles lineales: los dos últimos valores de la tabla se utilizan para extrapolar hasta el final de la simulación. Nota: Si selecciona Extrapolar hacia atrás para un perfil no lineal, el perfil se extenderá hacia delante.
Repetir perfil (casilla de verificación)	Si está activada, repite un perfil (desde las 00:00 para el período de repetición seleccionado) durante la duración de la simulación. Importante: Cuando utiliza la opción Repetir perfil; si el perfil definido abarca más del período de repetición seleccionado, el perfil no se repetirá.
Repetir período	Período del perfil que se repetirá a lo largo de la simulación, si la casilla Repetir perfil está activada.
