Le contrôleur d'ondes est un contrôleur flottant créant des ondes régulières et périodiques. Créé à l'origine pour contrôler les lumières clignotantes, ce contrôleur peut être utilisé sur toute valeur flottante.
Pour visualiser l'effet du contrôleur d'ondes sur la trajectoire d'un objet, activez le groupe de fonctions Mouvement
Trajectoires.
Procédures
Exemple : pour utiliser le contrôleur d'ondes afin d'animer la visibilité d'une sphère :
- Créez une sphère.
- Ouvrez Vue piste et sélectionnez la piste Sphère.
- Dans le menu Editer, choisissez Piste de visibilité Ajouter.
- Sélectionnez la piste Visibilité, cliquez sur Editer Contrôleur Affecter, puis choisissez Flotteur ondes.
- Exécutez l'animation pour visualiser l'effet.
Pour utiliser le contrôleur d'ondes afin d'animer le rayon d'une sphère :
- Créez une sphère.
- Ouvrez la fenêtre Vue piste - Feuille d'expo et développez la piste Objet (Sphère).
- Sélectionnez la piste Rayon, cliquez sur Contrôleur Affecter et choisissez Flotteur ondes dans la boîte de dialogue Affecter contrôleur.
-
Exécutez l'animation pour visualiser l'effet.
Interface

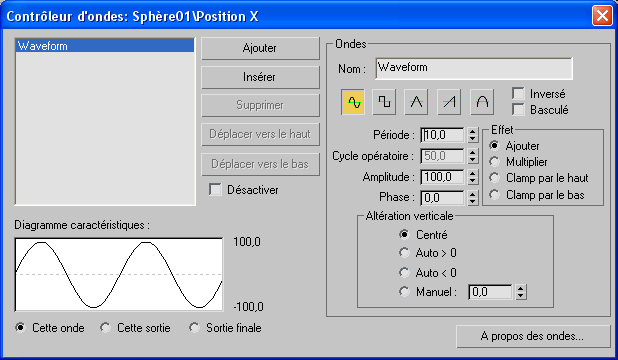

Après avoir affecté le contrôleur Flott. ondes dans la vue piste, cliquez avec le bouton droit de la souris sur sa piste pour afficher ses propriétés dans la boîte de dialogue Contrôleur d'ondes.
- [Liste des ondes]
- Affiche les ondes dans une liste.
- Ajouter
- Ajoute une nouvelle onde à la fin de la liste. L'onde par défaut est une onde sinusoïdale dont la durée est de 10 images et l'amplitude de 100.
- Insérer
- Insère une nouvelle onde avant le champ d'onde sélectionné.
- Supprimer
- Supprime l'onde sélectionnée. Lorsqu'il ne reste qu'une seule onde, cette option est désactivée.
- Déplacer vers le haut et Déplacer vers le bas
- Déplace l'onde sélectionnée vers le haut ou vers le bas de la liste, permettant ainsi de modifier l'ordre des ondes.
- Désactiver
- Permet de désactiver l'onde sélectionnée.
Diagramme caractéristiques
Ce diagramme présente l'un des trois affichages contrôlés par les boutons radio figurant sous l'affichage.
- Cette ondeAffiche seulement l'onde courante, indépendamment de toutes les autres ondes.
- Cette sortieAffiche la sortie de l'onde courante, ainsi que de toutes les ondes précédentes.
- Sortie finaleAffiche la sortie de toutes les ondes de la liste. Vous pouvez également afficher la sortie finale en activant la Vue piste — Editeur de courbes pour la piste à laquelle le contrôleur d'ondes est affecté.
Dans tous les affichages, le diagramme de sortie des contrôleurs d'onde est représenté par une ligne noire tandis que la ligne zéro est représentée par une ligne pointillée grise. Deux affichages numériques à droite indiquent les valeurs d'intervalle inférieure et supérieure de la courbe d'onde. Le diagramme se met automatiquement à l'échelle verticalement pour toujours correspondre à la courbe de sortie de l'onde, et horizontalement pour être égal au double de la durée de l'onde la plus longue.
Zone Onde
Cette zone contient des paramètres de contrôle pour l'onde sélectionnée.
- Nom
- Contient le nom de l'onde.
- Icônes d'ondes
- Indiquent cinq types d'ondes : Sinus, Carré, Triangle, Dent de scie et Demi sinus.
- Inversé
- Fait basculer l'onde verticalement.
- Basculé
- Fait basculer l'onde horizontalement.
- Période
- Définit le nombre d'images pour compléter un modèle d'onde. Valeur du champ : float, de 0,01 à 9999999
- Cycle opératoire
- Pour les ondes carrées uniquement, spécifie en pourcentage le temps pendant lequel l'onde est "active". Valeur par défaut : 50, Valeur du champ : float, de 0 à 100
- Amplitude
- Définit la hauteur de l'onde. Valeur du champ : float, de 0 à 9999999
- Phase
- Définit le décalage de l'onde. Valeur du champ : float, de 0 à 1
- Effet
- Chaque onde a un paramètre Effet, qui peut être l'un des éléments suivants :
- AjouterAjoute la valeur de l'onde courante à la sortie de l'onde précédente. Il s'agit de la configuration par défaut.
- MultiplierMultiplie la sortie de l'onde précédente par cette valeur d'onde.
- Attacher par le hautLimite la sortie de l'onde précédente afin qu'elle soit supérieure à cette valeur d'onde.
- Attacher par le basLimite la sortie de l'onde précédente afin qu'elle soit inférieure à cette valeur d'onde.
Zone Altération verticale
La valeur de sortie d'une onde peut être modifiée en réglant le paramètre Altération verticale. Valeur du champ : float, de -9 999 999 à 9 999 999
- CentréCentre l'altération verticale des ondes autour de zéro. Par exemple, une onde de 100 unités d'amplitude serait comprise entre -100 et 100.
- Auto > 0Déplace l'onde au-dessus de la ligne zéro.
- Auto < 0Déplace l'onde au-dessous de la ligne zéro.
- ManuellePermet de régler l'onde manuellement en ajustant la double flèche.
