Définition des calques dans l'Editeur de contenu (Jeu d’outils AutoCAD Mechanical)

Liste des calques prédéfinis et des objets attribués à ces calques.

Calque	Définition
AMC_Contour	Etablit un mappage aux objets suivants : Contour 1 ; Contour 2; Contour 3; Contour 4.
AMC_Centerline	Etablit un mappage aux objets suivants : Trait d'axe ; Trait d'axe fin ; Cercle de perçage ; Cercle de perçage fin ; Cercle de référence de pignons d'engrenage ; Cercle de référence de pignons d'engrenage fin.
AMC_Break_Line	Fait correspondre les objets suivants : Ligne de coupe: courte ; Coupure.
AMC_Thread	Etablit un mappage à l'objet suivant : Ligne de taraudage.
AMC_Hidden	Etablit un mappage aux objets suivants : Ligne cachée, Ligne cachée fine.
AMC_Construction	Etablit un mappage à l'objet suivant : Ligne de construction.
AMC_Section_Line	Etablit un mappage à l'objet suivant : Ligne de plan de coupe/de vue.

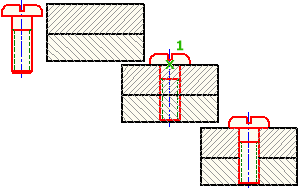

AMC_Contour_BHII	Calque conçu pour tracer des contours rendant les objets sous-jacents et se chevauchant invisibles dans une situation de masquage. Par exemple, si vous placez le contour d'une vis sur un calque AMC_Contour_BHII dans l'Editeur de contenu, lorsque la vis est insérée dans un dessin, les objets sous-jacents et superposés, tels que les lignes ou les hachures, sont masqués par le contour de la vis.

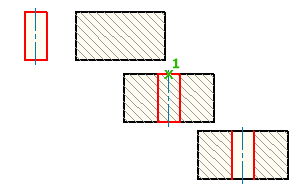

AMC_Contour_BHIU	Calque conçu pour tracer des contours rendant les objets sous-jacents invisibles sans modifier les objets se chevauchant dans une situation de masquage. Par exemple, si vous placez le contour d'un perçage sur un calque AMC_Contour_BHIU dans l'Editeur de contenu, lorsque le perçage est inséré dans un dessin, les objets sous-jacents tels que les lignes ou les hachures sont masqués par le contour du perçage. Les objets superposés restent visibles.
AMC_Dimension	Etablit un mappage à l'objet suivant : Cote/Ligne d'attache.
AMC_Text_Medium	Etablit un mappage à l'objet suivant : Texte: moyen.

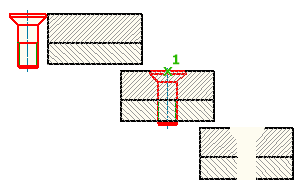

AMC_Contour_BHII_Invisible	Par exemple, si vous placez le contour d'une vis sur un calque AMC_Contour_BHII_Invisible dans l'Editeur de contenu, lorsque la vis est insérée dans un dessin, les objets sous-jacents et superposés, tels que les lignes ou les hachures, sont invisibles, tout comme le contour de la vis.

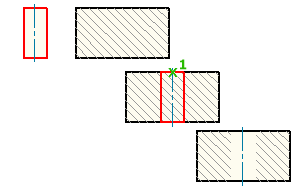

AMC_Contour_BHIU_Invisible	Par exemple, si vous placez le contour d'un perçage sur un calque AMC_Contour_BHIU_Invisible dans l'Editeur de contenu, lorsque le perçage est inséré dans un dessin, les objets sous-jacents tels que les lignes ou les hachures sont invisibles, tout comme le contour du perçage. Les objets superposés restent visibles.
