Révision Affiche la dernière révision de la nome respectée par le symbole. |
|
|
Utiliser les normes ISO Permet l'utilisation des symboles de soudure conformes aux normes ISO lorsque JIS est la norme courante. En conséquence, les symboles de soudure JIS peuvent disposer d'une ligne d'identification. Il deviennent également disponibles dans la liste Symboles. Ainsi, vous pouvez les rendre disponibles dans la boîte de dialogue Symbole de soudure. Remarque : Cette option est uniquement visible pour la norme JIS.
|
|
|
Ligne d'identification Définit l'apparence des lignes d'identification. Cette section n'est pas visible pour les symboles de soudure ANSI, GOST et JIS. |
|
|
Type de ligne Définit le type de ligne par défaut à utiliser pour les lignes d'identification. Cette option est disponible pour les normes personnalisées uniquement. |
|
|

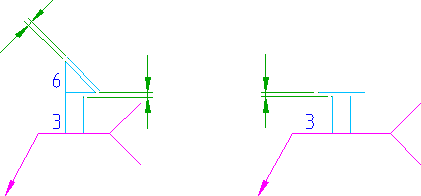

Espace Définit l'espacement entre la ligne d'identification (le cas échéant) et la ligne de référence.
|
|
|
Filtre de symbole |
|
|
Catégorie Spécifie la catégorie de symboles à afficher dans la liste Symboles. |
|
|
Liste des symboles Affiche la liste des types de soudure et des symboles de soudure supplémentaires pris en charge par la norme de dessin courante. Cochez la case placée devant un symbole de soudure pour le rendre disponible dans la boîte de dialogue Symbole de soudure. |
|
|
Taille du symbole |
|
|
Facteur d'échelle Indique l'agrandissement des symboles de type de soudure par rapport à la taille par défaut correspondant au paramètre de hauteur du texte. Le facteur d'échelle a également une incidence sur les éléments suivants :
|
|
|
Espacement entre les processus Spécifie l'espacement entre le premier et le deuxième processus de soudure. Ce paramètre détermine également l'espacement entre un processus et le symbole de contour.  |
|
|
Ligne de repère |
|
|
Pointe de la flèche Spécifie le type de pointe de flèche par défaut pour les symboles de soudure. Remarque : Si vous sélectionnez le type de pointe de flèche intitulée Par NomDeLaNorme, le type de pointe de flèche est associé aux paramètres de la pointe de flèche de la ligne de repère dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, le paramètre du type de pointe de flèche pour les symboles de soudure change en conséquence.
|
|
|
Taille de la pointe Spécifie la taille de la pointe de flèche de la ligne de repère par défaut pour les symboles de soudure. Remarque : Si vous sélectionnez la taille intitulée Par NomDeLaNorme, la taille de la flèche est associée aux paramètres de la flèche dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, la valeur de la taille de la flèche pour les symboles de soudure change en conséquence.
|
|
|
Couleur Spécifie la couleur de la ligne de repère par défaut pour les symboles de soudure. Remarque : Si vous sélectionnez la couleur intitulée Par NomDeLaNorme, la couleur de la pointe de flèche est associée aux paramètres de couleur de la ligne de repère dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, le paramètre de la couleur pour les symboles de soudure change en conséquence.
|
|
|
Texte |
|
|
Hauteur Désigne la hauteur de texte par défaut pour le texte de symboles de la soudure. Si la norme actuelle est une "norme personnalisée", vous pouvez désigner une hauteur de texte non standard. Si ce n'est pas le cas, Jeu d’outils AutoCAD Mechanical affiche la liste des valeurs que vous pouvez sélectionner. Remarque : Si vous sélectionnez la hauteur de texte intitulée Par NomDeLaNorme, la hauteur du texte est associée aux paramètres de hauteur de base dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, le paramètre de la hauteur du texte pour les symboles de soudure change en conséquence.
|
|
|
Couleur Désigne la couleur par défaut pour le texte des symboles de la soudure. Si la hauteur du texte est modifiée, la couleur récupère automatiquement la couleur par défaut correspondant à la hauteur de texte. Les couleurs des objets texte sont définies dans la boîte de dialogue Configuration des propriétés d'objet. Remarque : Si vous sélectionnez la couleur intitulée "Par NameOfStandard", la couleur du texte est liée au paramètre de la couleur du texte dans les paramètres principaux de la norme de dessin. Si les paramètres principaux sont modifiés, le paramètre de la couleur du texte pour les symboles de soudure change en conséquence.
|
|
|
Valeurs par défaut Rétablit les valeurs par défaut de la norme de dessin. |
|
