Vous pouvez ajouter des données de courbe de niveau à la surface composée à partir de données de topographie.
Le flux de travail suivant illustre l'option permettant d'ajouter des données de courbe de niveau LIDAR à la surface créée avec les données de topographie de l'échantillon. Ces étapes sont facultatives et ne sont pas toujours nécessaires ou applicables à votre solution de conception.
L'exemple de ce flux de travail est le champ de la figure 4. Vous pouvez également draper une photo aérienne d'un champ étudié sur la surface créée avec des points de topographie.
- Pour remplir la surface, vous pouvez utiliser les données des courbes de niveau LIDAR, devant être définies en tant que jeu de données d'une grille de 5 m, comme illustré à la figure 7.

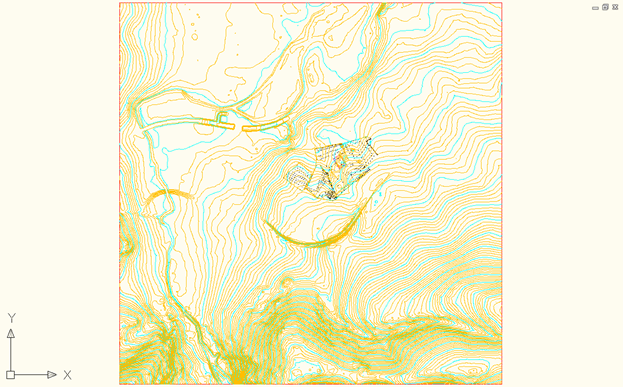

Figure 7 : Données LIDAR permettant de remplir la surface
- Créez une surface et collez la grille de 5 m, ainsi que la surface étudiée, comme illustré à la figure 8.

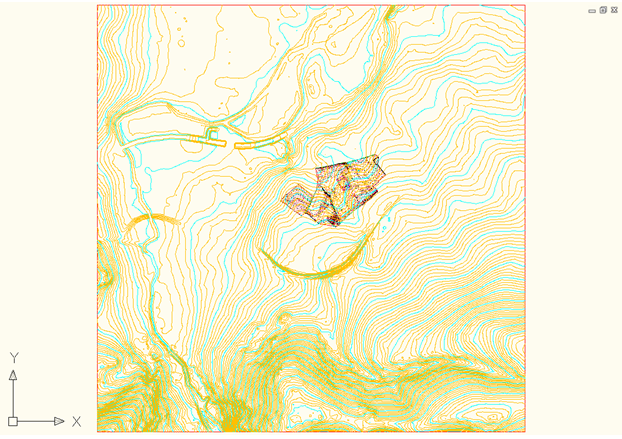

Figure 8 : Résultat de l'ajout de la surface étudiée
- A l'aide de Map, importez la photo aérienne du champ étudié, qui inclut un "fichier général" pour un positionnement sur le même système de coordonnées. Le résultat apparaît à la figure 9.

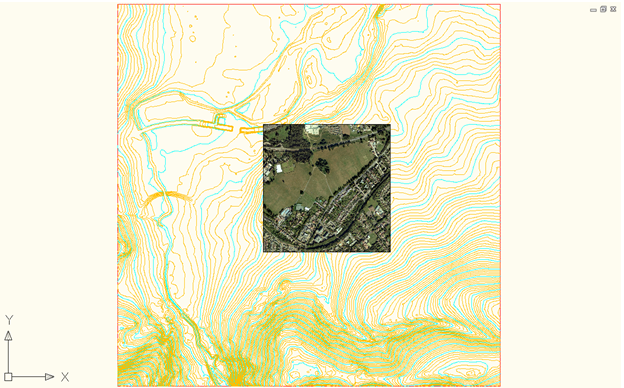

Figure 9 : importation de la photo aérienne
- Créez une limite de contour autour de la photo aérienne et ajoutez-la en tant que limite de contour à la surface composée.
Ensuite, drapez la photo aérienne sur la surface composée à l'aide de la commande Draper une image.

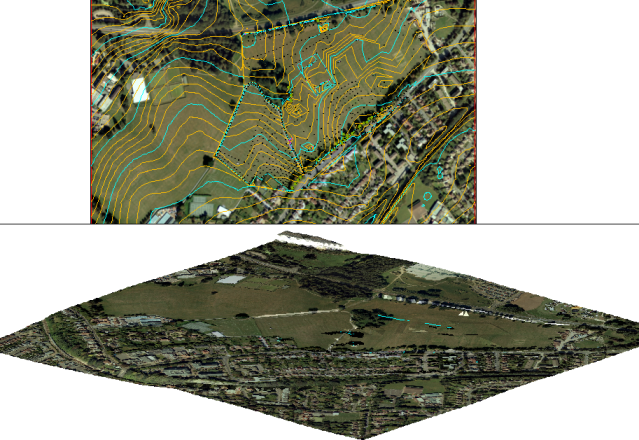

Figure 10 : Photo aérienne ajoutée en tant que limite de contour et drapée sur la surface composée
