Exercice 2 : Ajout de courbes et de clothoïdes libres à un axe

Dans cet exercice, vous allez ajouter une courbe libre et une structure clothoïde-courbe-clothoïde libre à un axe simple.

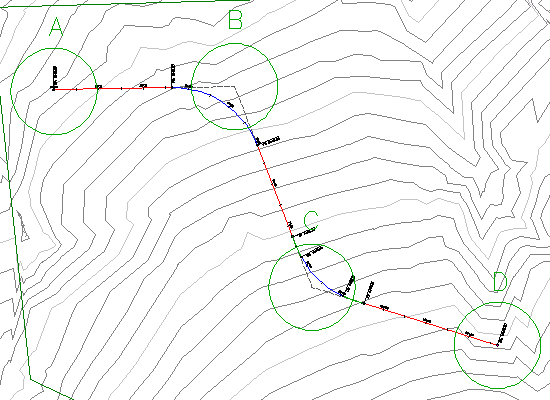

Le dessin montre un axe simple constitué de trois tangentes. Dans les prochaines étapes, vous allez ajouter des courbes libres aux cercles B et C.

Cet exercice est la suite de l'Exercice 1 : Création d'un axe à l'aide des outils de création de l'axe.

Ajout d'une courbe libre entre deux tangentes

  1. Ouvrez le fichier Align-2.dwg qui se trouve dans le dossier des dessins de didacticiels.
  2. Configurez votre fenêtre de dessin de sorte que vous puissiez voir les cercles B et C sur la surface.
  3. Si la barre d'outils Outils de création de l'axe n'est pas ouverte, sélectionnez l'axe. Cliquez avec le bouton droit de la souris, puis choisissez Modifier la géométrie de l'axe.
  4. Dans la barre d'outils Outils de création de l'axe, cliquez sur la liste déroulante . Choisissez Raccord de la courbe libre (entre deux entités, rayon).
  5. Lorsque vous y êtes invité, cliquez sur la tangente pénétrant dans le cercle C par la gauche ("première entité").
  6. Cliquez sur la tangente qui sort du cercle B par la droite ("entité suivante").
  7. Appuyez sur la touche ENTREE pour sélectionner la valeur par défaut d'une courbe inférieure à 180 degrés.
  8. Entrez la valeur de rayon 200. La courbe est dessinée entre les tangentes, comme spécifié.

Ajout d'une clothoïde-courbe-clothoïde libre entre deux tangentes

  1. Dans la barre d'outils Outils de création de l'axe, cliquez sur la flèche en regard de . Choisissez Clothoïde-Courbe-Clothoïde libre (entre deux entités).
  2. Lorsque vous y êtes invité, cliquez sur la tangente pénétrant dans le cercle C par la gauche ("première entité").
  3. Cliquez sur la tangente qui sort du cercle C par la droite ("entité suivante").
  4. Appuyez sur la touche ENTREE pour sélectionner la valeur par défaut d'une courbe inférieure à 180 degrés.
  5. Entrez la valeur de rayon de 200.
  6. Entrez une longueur de clothoïde intérieure de 50.
  7. Entrez une longueur de clothoïde extérieure de 50.
    Remarque :

    Notez les valeurs par défaut qui s'affichent sur la ligne de commande.

  8. Quittez la commande de présentation en cliquant avec le bouton droit de la souris dans la zone de dessin.

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Ajout de courbes flottantes à un axe.
