Exercice 3 : Analyse du contrôle de fermeture en saisissant manuellement des données

Dans cet exercice, vous allez entrer manuellement des données de topographie pour effectuer une analyse du contrôle de fermeture.

Cette méthode d'analyse du contrôle de fermeture s'avère utile lorsque vous devez vérifier des données de topographie qui n'existent pas en tant qu'étiquettes dans le dessin. Par exemple, vous pouvez utiliser cette méthode pour saisir des données de topographie à partir d'un dessin sur papier.

Cet exercice est la suite de l'Exercice 2 : Analyse du contrôle de fermeture avec des étiquettes de parcelle.

Configuration de la boîte de dialogue d'analyse du contrôle de fermeture

Remarque :

Cet exercice utilise le fichier Survey-5B.dwg comportant les modifications que vous avez apportées au cours de l'exercice précédent.

Les segments de parcelle du côté gauche du site ne sont pas étiquetés. Comme les données ne sont pas disponibles dans les étiquettes de parcelle, vous devez entrer manuellement les informations de contrôle de fermeture.

1. Cliquez sur l'onglet Analyse le groupe de fonctions Données de terrain la liste déroulante Topographie Contrôle de fermeture Trouver.
2. Si un message vous indique que le mode ligne de commande ne peut pas être utilisé lorsqu'une commande est active, cliquez sur OK.
3. Dans la boîte de dialogue Analyse du contrôle de fermeture, vérifiez que l'option Utiliser l'interface de ligne de commande est désactivée.
4. Cliquez sur Vue d'entrée.

   La vue d'entrée offre une interface dans laquelle vous pouvez ajouter des données à l'analyse du contrôle de fermeture.

Saisie de données de parcelle

1. Cliquez sur Nouveau contrôle de fermeture.
2. Dans la boîte de dialogue Analyse du contrôle de fermeture, entrez Parcel Manual Input comme nom du contrôle de fermeture.
3. Pour définir le point de départ, saisissez les valeurs suivantes :
   • Abscisse : 5576.199
   • Ordonnée : 5291.0640

   L'icône indique le point de départ.

4. Cliquez sur Nouveau côté.
5. Développez l'ensemble Side 1. Définissez les paramètres suivants :
   Remarque :

   Notez que l'icône s'affiche en regard de l'ensemble de côté, ainsi que de l'ensemble de contrôle de fermeture de niveau supérieur. Cela indique que le contrôle de fermeture n'est pas complet, car il nécessite davantage de données concernant le côté.

   • Type de côté : Ligne
   • Type d'angle : Direction
   • Angle : N00 00 10E
   • Distance : 16.330
6. Cliquez sur Nouveau côté.
7. Développez l'ensemble Side 2. Définissez les paramètres suivants :
   • Type de côté : Courbe
   • Direction de la courbe : Horaire
   • Rayon : 20.00
   • Longueur de l'arc : 21.550
8. Cliquez sur Nouveau côté.
9. Développez l'ensemble Side 3. Définissez les paramètres suivants :
   • Type de côté : Courbe
   • Direction de la courbe : Trigonométrique
   • Rayon : 75.00
   • Longueur de l'arc : 80.800
10. Cliquez sur Nouveau côté.
11. Développez l'ensemble Side 4. Définissez les paramètres suivants :
    • Type de côté : Ligne
    • Angle : N90 00 00E
    • Distance : 99.990
12. Cliquez sur Nouveau côté.
13. Développez l'ensemble Side 5. Définissez les paramètres suivants :
    • Type de côté : Ligne
    • Angle : S0 00 00E
    • Distance : 100
14. Cliquez sur Nouveau côté.
15. Développez l'ensemble Side 6. Définissez les paramètres suivants :
    • Type de côté : Ligne
    • Angle : N89 59 54W
    • Distance : 149.990

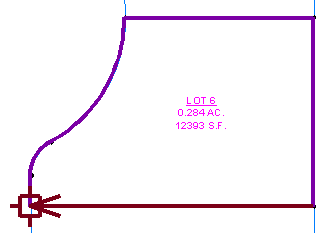

    La flèche de direction rejoint le point de départ.


16. Cliquez sur Vue de sortie.

    La vue de sortie affiche les résultats de l'analyse du contrôle de fermeture. Vous allez apprendre à utiliser les données de sortie dans l'Exercice 4 : Utilisation des données de contrôle de fermeture.

Pour poursuivre ce didacticiel, passez à l'Exercice 4 : Utilisation des données de contrôle de fermeture.
