Exercice 1 : Importation de données codées de terrain de topographie

Dans cet exercice, vous allez importer des données de topographie à partir d'un fichier de carnet de terrain existant qui contient des codes de dessin au trait pouvant être interprétés par un jeu de codes de dessin au trait.

Le fichier de carnet de terrain que vous allez importer contient les codes de dessin au trait que vous avez étudiés au cours de l'exercice Configuration d'un jeu de codes de dessin au trait.

Configuration du projet

1. Ouvrez le fichier Survey-2A.dwg, qui se trouve dans le dossier des dessins de didacticiels.

   Ce dessin est vide mais possède des styles de point et de figure appropriés pour cet exercice.

2. Cliquez sur l'onglet Début le groupe de fonctions Créer des données de terrain Importer les données de topographie Trouver.

Création d'une base de données de topographie

1. Dans l'Assistant Importer des données de topographie, à la page Spécifier la base de données, sous Bases de données de topographie, sélectionnez Survey 1.

   Si vous devez créer une base de données de topographie, vous pouvez cliquer sur Créer une base de données de topographie.

2. Cliquez sur Modifier les paramètres de la base de données de topographie.

   Vous pouvez utiliser la boîte de dialogue Paramètres de la base de données de topographie pour définir les paramètres de la base de données de topographie. Notez que les paramètres correspondent à ceux que vous avez indiqués à l'exercice Ajustement et vérification des paramètres.

3. Cliquez sur OK.
4. Cliquez sur Suivant.

Spécification du fichier à importer

1. A la page Spécifier la source de données, sous Type de source de données, sélectionnez Fichier de carnet de terrain.
2. Sous Fichier source, cliquez sur .
3. Dans la boîte de dialogue Nom de fichier de carnet de terrain, accédez au dossier de didacticiels.
4. Sélectionnez le fichier Survey-1.fbk. Cliquez sur Ouvrir.
5. Cliquez sur Suivant.

Création d'un réseau de topographie

1. A la page Spécifier le réseau, cliquez sur Créer un réseau.
2. Dans la boîte de dialogue Nouveau réseau, pour Nom, entrez Survey Network 1.
3. Cliquez sur OK.
4. Cliquez sur Suivant.

Spécification des options d'importation

1. A la page Options d'importation, spécifiez les paramètres suivants :
   • Base de données d'équipements courante : Echantillon
   • Equipement courant : Echantillon
   • Afficher les graphiques interactifs : Oui (Sélectionné)
   • Base de données de préfixes de la figure courante : Echantillon
   • Traiter le dessin au trait pendant l'importation : Oui (Sélectionné)
   • Jeu de codes du dessin au trait en cours : Echantillon
   • Traiter la séquence du dessin au trait : Par ordre d'importation
   • Affecter un décalage aux identificateurs de points : Oui (Sélectionné)
   • Décalage de l'identificateur de point : 10000
   • Insérer un objet de réseau : Oui (Sélectionné)
   • Insérer des objets de figure : Oui (Sélectionné)
   • Insérer des points de topographie : Oui (Sélectionné)

   Acceptez les autres valeurs par défaut.

2. Cliquez sur Terminer.

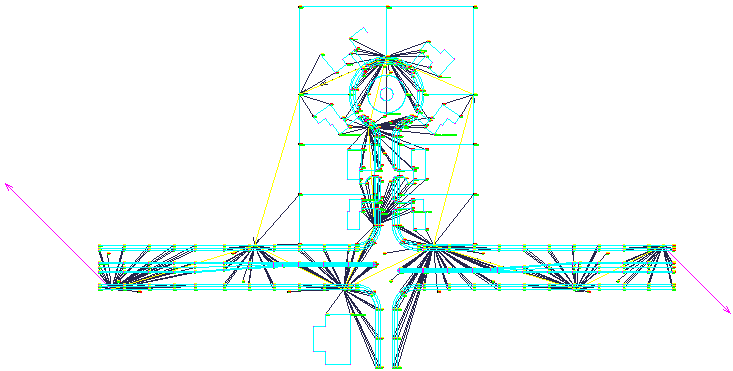

   Les données de topographie sont à présent importées et le dessin se présente comme suit :


3. Cliquez sur Enregistrer sous.
4. Accédez au dossier My Civil 3D Tutorial Data. Dans Nom de fichier, entrez Survey-2B.dwg. Cliquez sur Enregistrer.

Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Mise à jour de données de topographie importées.
