Exercice 3 : Copie d'une ligne de profil en long et décalage vertical de cette dernière

Dans cet exercice, vous allez copier une partir d'un profil projet d'une ligne d'axe. Vous utiliserez la copie pour créer une ligne de départ d'une ligne de profil en long de fossé située à une distance spécifique sous la ligne d'axe.

Cet exercice est la suite de l'Exercice 2 : Modification d'un profil projet.

Copie du profil projet

  1. Ouvrez le fichier Profile-3B.dwg qui se trouve dans le dossier des dessins de didacticiels.
  2. Dans le dessin de profil en long PV-1, sélectionnez le profil projet rouge. Cliquez avec le bouton droit de la souris. Cliquez sur Modifier la géométrie de la ligne de profil en long.
  3. Dans la barre d'outils Outils de création de la ligne de profil en long, cliquez sur .Copier une ligne de profil en long
  4. Dans la boîte de dialogue Copie des données de la ligne de profil en long, spécifiez les paramètres suivants :

    Pour utiliser les fonctions avancées du produit, la copie de la ligne de profil en long doit être plus courte que l'original.

    Remarque :

    Les valeurs d'abscisses curvilignes recommandées à cette étape ont été choisies car, dans le dessin Profile-3B.dwg, elles comprennent les deux tangentes centrales de la ligne de profil en long Layout - (1). Si vous utilisez un autre dessin avec une ligne de profil en long très différente, il peut s'avérer nécessaire d'entrer d'autres valeurs d'abscisses curvilignes. Pour pouvoir être incluse dans la copie de la ligne de profil en long, une tangente doit être comprise intégralement dans l'intervalle copié. Si une section de la tangente s'étend au-delà de l'intervalle, l'intégralité de la tangente est exclue de la sélection.

    • Intervalle du PIV : Intervalle d'abscisses curvilignes
    • Départ : 300
    • Fin : 1700
    • Options de la ligne de profil en long de destination : Créer une ligne de profil en long .
  5. Cliquez sur OK.

    La nouvelle ligne de profil en long est dessinée au-dessus de l'ancienne.

  6. Dans la fenêtre d'outils, dans l'onglet Prospecteur, développez l'ensemble AxesAlignements de la ligne d'axeRidge RoadLignes de profil en long sous l'axe.

    La nouvelle copie de la ligne de profil en long apparaît, accompagnée de l'icône de profil projet et du nom.

  7. Appuyez sur Echap.

Décalage de la ligne de profil en long

  1. Dans le dessin, cliquez sur le dessin de profil en long. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés du dessin de profil en long.
  2. Dans l'onglet Lignes de profil en long, désactivez la case Dessiner correspondant au profil projet d'origine, Layout (1).

    La désactivation de la case à cocher supprime la ligne de profil en long d'origine du dessin de profil en long. Vous pourrez ensuite, si vous le souhaitez, rétablir cette ligne de profil en long au dessin de profil en long.

    Conseil :

    Au lieu de supprimer une ligne de profil en long du dessin de profil en long, vous pouvez essayer de sélectionner et de déplacer une ligne de profil en long. Toutefois, le processus décrit ici est plus fiable avec des lignes de profil en long qui se chevauchent.

  3. Cliquez sur OK.

    La boîte de dialogue Propriétés du dessin de profil en long se ferme et le dessin de profil en long est redessiné, en indiquant la copie de la section du profil projet.

  4. Cliquez sur le profil projet.

    Le nom de la ligne de profil en long sélectionnée s'affiche dans la barre d'outils Outils de création de la ligne de profil en long. Dans les étapes suivantes, vous allez réduire la copie de la ligne de profil en long de 5 pieds pour représenter l'altitude du fossé.

  5. Dans la barre d'outils Outils de création de la ligne de profil en long, cliquez sur Augmenter/Réduire les PIV.
  6. Dans la boîte de dialogue Augmenter/réduire l'altitude du PIV, spécifiez les paramètres suivants :
    • Changement d'altitude : -5
    • Intervalle du PIV : Tous
  7. Cliquez sur OK.

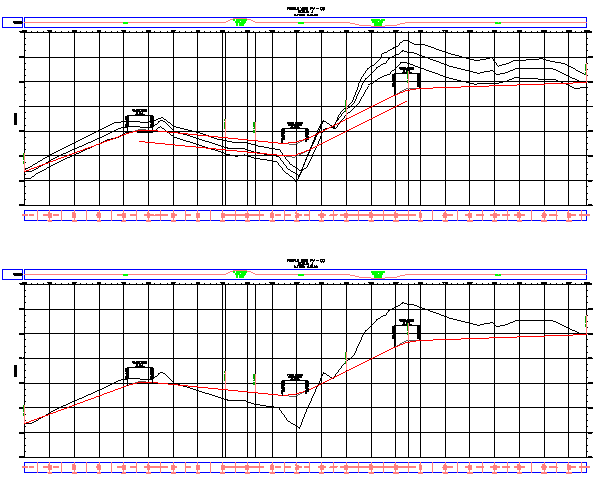

    Dans les deux dessins de profils en long, la ligne est déplacée vers sa nouvelle position.

    Cette copie de la ligne de profil en long est un objet complet que vous pouvez modifier comme le profil projet d'origine.

  8. Appuyez sur Echap pour désélectionner la ligne de profil en long.
  9. Dans le dessin, cliquez sur le dessin de profil en long. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés du dessin de profil en long.
  10. Dans l'onglet Lignes de profil en long, placez les cases à cocher Dessiner dans les états suivants :
    • Layout (1) : Sélectionné
    • Layout (1) [Copie] : désactivée
  11. Cliquez sur OK.

    Le fait de décocher la case supprime la copie de la ligne de profil en long du dessin de profil en long. Notez que la copie apparaît toujours dans le dessin de profil en long PV-(2).

Pour passer au didacticiel suivant, passez à la section Conception d'une ligne de profil en long respectant les normes locales.
