Exercice 3 : Modification du style de ligne d'équilibrage des déblais et remblais

Dans cet exercice, vous allez créer un style de ligne d'équilibrage des déblais et remblais basé sur un style existant.

Le style de la ligne d'équilibrage des déblais et remblais détermine l'affichage de la ligne qui indique les volumes de transport de déblais gratuit et payant dans une vue d'équilibrage des déblais et remblais. Les composants de l'affichage, comme la couleur, le type de ligne et les motifs de hachures du style de la ligne d'équilibrage des déblais et remblais sont identiques à ceux d'autres styles d'objets. Le style de la ligne d'équilibrage des déblais et remblais détermine également la méthode de mesure du transport de déblais gratuit.

Dans cet exercice, vous allez copier un style de ligne d'équilibrage des déblais et remblais existant afin de créer un nouveau style. Vous allez examiner les différences entre les méthodes de point de talus et de point d'équilibre pour ce qui est de la mesure du transport de déblais gratuit.

Remarque :

Le style de vue d'équilibrage des déblais et remblais utilise de nombreuses options également utilisées par le style de dessin de profil en long. Pour plus d'informations sur la modification du style de dessin de profil en long, reportez-vous à l'exercice Modifier le style du dessin de profil en long.

Cet exercice est la suite de l'Exercice 2 : Equilibrage des volumes d'équilibrage des déblais et remblais.

Pour modifier le style de ligne d'équilibrage des déblais et remblais

  1. Ouvrez le fichier Mass Haul-2.dwg qui se trouve dans le dossier des dessins de didacticiels.
  2. Dans le dessin, sélectionnez la ligne d'équilibrage des déblais et remblais. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés de la ligne d'équilibrage des déblais et remblais.
  3. Dans la boîte de dialogue Propriétés de la ligne d'équilibrage des déblais et remblais, dans la zone Style de l'objet de l'onglet Informations, cliquez sur la flèche en regard de . Cliquez sur Copier la sélection actuelle.
  4. Dans la boîte de dialogue Style de ligne d'équilibrage des déblais et remblais, dans l'onglet Informations, remplacez la valeur du champ Nom par Free Haul and Overhaul - Balance Point.
  5. Dans l'onglet Transport de déblais gratuit, dans la zone Options de transport de déblais gratuit, vous remarquerez que l'option Mesure à partir du point de talus est sélectionnée. Vous remarquerez également que le graphique situé à droite ressemble au diagramme d'équilibrage des déblais et remblais du dessin. Les points de talus sont les points auxquels les volumes passent de déblai à remblai. Lorsque le transport des déblais gratuit est mesuré à partir des points de talus, le point le plus haut (ou le plus bas si en dessous de la ligne d'équilibre) est le point de talus.
  6. Sélectionnez Mesurer à partir du point d'équilibre.

    Notez que le graphique est modifié. Les points d'équilibre sont les points auxquels la ligne d'équilibrage des déblais et remblais croise la ligne d'équilibre. Ils représentent l'abscisse curviligne au niveau de laquelle les volumes de déblai et de remblai sont équivalents.

  7. Dans l'onglet Affichage, dans la zone Affichage des hachures du composant, à la ligne Hachures de l'aire de transport de déblais gratuit, cliquez sur la cellule Motif.
  8. Dans la boîte de dialogue Motif de hachures, pour Nom du motif, sélectionnez CROSS. Cliquez sur OK.
  9. Dans la boîte de dialogue Style de ligne d'équilibrage des déblais et remblais, cliquez sur l'onglet Affichage. Dans la zone Affichage des hachures du composant, à la ligne Hachures de l'aire de transport de déblais gratuit, remplacez la valeur du champ Echelle par 30.0000.
  10. Répétez les étapes 7 à 9 pour paramétrer le Motif Hachures de l'aire de transport de déblais payant sur DASH.
    Remarque :

    Un remplissage de composant plein garantit les meilleures performances. La régénération du dessin peut être ralentie si un motif de hachures est utilisé sur un long diagramme d'équilibrage des déblais et remblais.

  11. Cliquez deux fois sur OK.

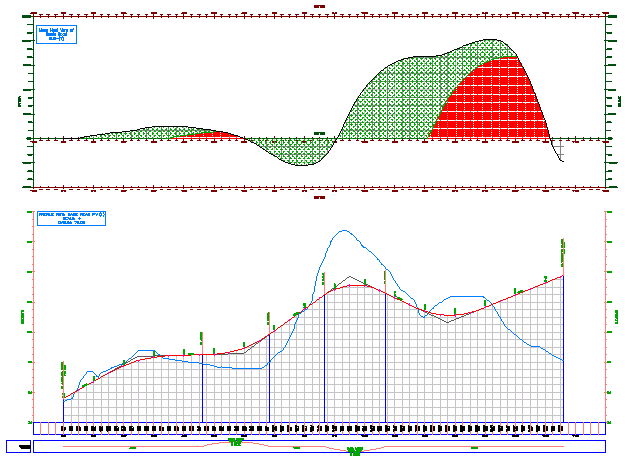

    Les motifs que vous avez sélectionnés s'affichent dans les zones de transport des déblais gratuit et payant du diagramme d'équilibrage des déblais et remblais. Notez que le diagramme d'équilibrage des déblais et remblais utilise la méthode du point d'équilibre pour mesurer le transport des déblais gratuit.

Pour passer au didacticiel suivant, rendez-vous à la rubrique Calculer et générer des rapports sur les quantités.
