Exercice 2 : Equilibrage des volumes d'équilibrage des déblais et remblais

Dans cet exercice, vous allez équilibrer les volumes des déblais et remblais au-dessus et en dessous de la ligne d'équilibre, ce qui élimine le volume de transport des déblais payant.

Cet exercice est la suite de l'Exercice 1 : Création d'un diagramme d'équilibrage des déblais et remblais.

Equilibrage des volumes des matériaux de déblai

    Remarque :

    Cet exercice utilise le fichier Mass Haul-1.dwg comportant les modifications apportés au cours de l'exercice précédent, mais vous pouvez également ouvrir le fichier Mass Haul-2.dwg depuis le dossier des dessins de didacticiels.

  1. Faites un zoom avant sur la zone d'équilibrage des déblais et remblais située du côté gauche du diagramme.

    Notez que le point le plus haut de la zone de transport de déblais gratuit de couleur verte est situé au niveau de l'abscisse curviligne 3+25. C'est le point de talus, qui est le point où le transport des déblais gratuit passe du déblai au remblai. Selon les conditions du site, les points de talus peuvent logiquement constituer des sites de décharge ou des zones d'emprunt permettant de réduire ou d'éliminer le transport de déblais payant.

  2. Au niveau de l'abscisse 3+25, passez le curseur sur la ligne d'équilibrage des déblais et remblais.

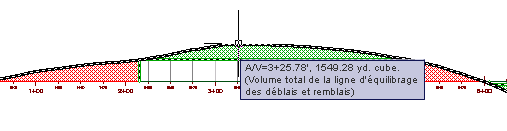

    Notez que l'info-bulle indique le numéro de l'abscisse curviligne actuelle (3+25) et le volume (environ 1500.00 yd. cube).

  3. Sélectionnez la ligne d'équilibrage des déblais et remblais. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés de la ligne d'équilibrage des déblais et remblais.
  4. Dans la boîte de dialogue Propriétés de la ligne d'équilibrage des déblais et remblais, cliquez sur l'onglet Options d'équilibrage.
  5. Dans la zone Ajouter/supprimer des zones d'emprunt et des sites de décharge, cliquez sur Ajouter un site de décharge.
  6. Dans le champ Abscisse curviligne, entrez 325.

    C'est le numéro de l'abscisse curviligne au niveau du point de talus pour le volume au-dessus de la ligne d'équilibre.

  7. Dans le champ Capacité, entrez 1500.

    Il s'agit du volume approximatif (1500.00 yd.cube) au point de talus.

  8. Cliquez sur OK.

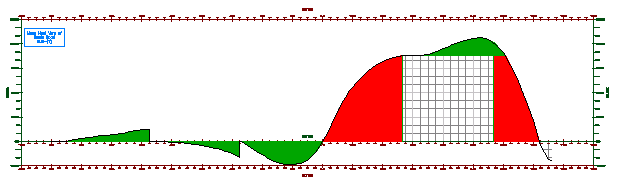

    Le volume de déblai au-dessus de la ligne d'équilibre est entièrement en transport des déblais gratuit. Vous remarquerez qu'un volume de transport de déblais payant de couleur rouge est apparu sous la ligne d'équilibre. Vous allez équilibrer le volume de remblai dans la procédure suivante.

Equilibrage des volumes des matériaux de remblai

  1. Sous la ligne d'équilibre, faites un zoom avant sur l'abscisse curviligne 6+25 sur la ligne d'équilibrage des déblais et remblais.

    Vous remarquerez que l'on est proche du point où le volume de transport de déblais payant (en rouge) et le volume de transport de déblais gratuit (en vert) croisent la ligne d'équilibrage des déblais et remblais. Si vous examinez cette abscisse curviligne sur la ligne de profil en long, vous remarquerez également une ligne de profil en travers relativement plate sur la surface du terrain naturel. Les aires planes peuvent également servir de sites de décharge et de zones d'emprunt.

  2. Au niveau de l'abscisse 6+25, survolez la ligne d'équilibrage des déblais et remblais avec votre curseur.

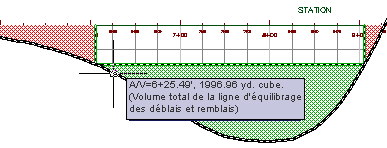

    Notez que l'info-bulle affiche le numéro de l'abscisse curviligne actuelle et le volume, qui est d'environ 2000.00 yd cube.

  3. Sélectionnez la ligne d'équilibrage des déblais et remblais. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés de la ligne d'équilibrage des déblais et remblais.
  4. Dans la boîte de dialogue Propriétés de la ligne d'équilibrage des déblais et remblais, cliquez sur l'onglet Options d'équilibrage.
  5. Dans la zone Ajouter/supprimer des zones d'emprunt et des sites de décharge, cliquez sur Ajouter une zone d'emprunt.
  6. Dans la cellule Abscisse curviligne de la zone d'emprunt, cliquez sur .
  7. Dans le dessin, faites un panoramique vers la gauche de manière à voir le projet 3D et la surface. Cliquez à proximité de l'abscisse curviligne 6+25 sur le projet 3D.

    Vous remarquerez que la surface n'a pas de courbe de niveau dans l'aire qui entoure l'abscisse curviligne 6+25. Cela indique qu'il s'agit d'une zone relativement plate.

  8. Dans la cellule Capacité de la zone d'emprunt, entrez 2000.

    Il s'agit de la valeur de volume approximative que vous avez notée à l'étape 2.

  9. Cliquez sur OK.

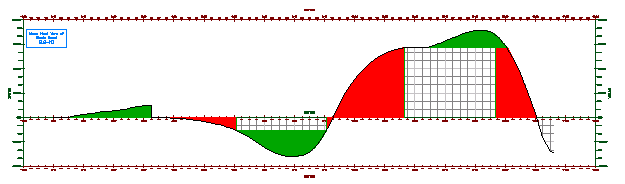

    Le volume de remblai en dessous de la ligne d'équilibre est entièrement en transport des déblais gratuit.

    Approfondissements : équilibrez les volumes d'équilibrage des déblais et remblais dans la troisième zone en ajoutant, à l'abscisse curviligne 11+50, un site de décharge d'une capacité de 10000 Yd. cube.

  10. Fermez le dessin, mais n'enregistrez pas vos modifications.

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Modification du style de ligne d'équilibrage des déblais et remblais.
