Exercice 4 : Ajout d'une limite de contour extérieure à une surface

Dans cet exercice, vous allez créer une limite de contour extérieure de surface à partir d'une polyligne.

Cet exercice est la suite de l'Exercice 3 : Ajout de lignes de rupture à une surface.

Création d'une limite de contour extérieure à partir d'une polyligne

Remarque :

Cet exercice utilise le fichier Surface-1B.dwg, comportant les modifications apportées au cours de l'exercice précédent.

1. Cliquez sur l'onglet Début le groupe de fonctions Calques la liste déroulante Calque. En regard du calque _EG-BNDY, cliquez sur . Cliquez dans le dessin pour quitter la liste Contrôle des calques.

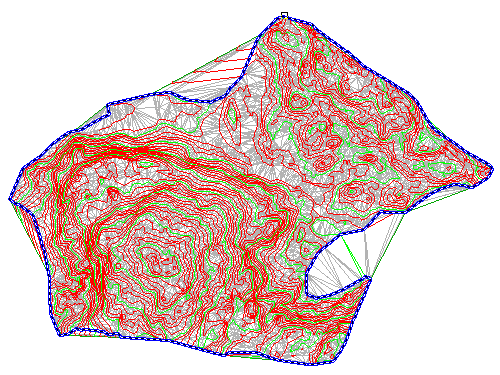

   Une polyligne bleue représentant l'étendue du site s'affiche. Cette polyligne a été importée avec les courbes de niveau de la surface d'origine.

2. Dans la fenêtre d'outils, sous l'onglet Prospecteur, développez les ensembles SurfacesTNDéfinition. Cliquez avec le bouton droit de la souris sur Limites de contour. Cliquez sur Ajouter.
3. Dans la boîte de dialogue Ajouter des limites de contour, indiquez les paramètres suivants :
   • Nom : TN - Extérieur
   • Type : Extérieur
   • Ligne de modélisation : Désactivé
   • Valeur de la flèche : 1.000
4. Cliquez sur OK.
5. Sélectionnez la polyligne bleue.

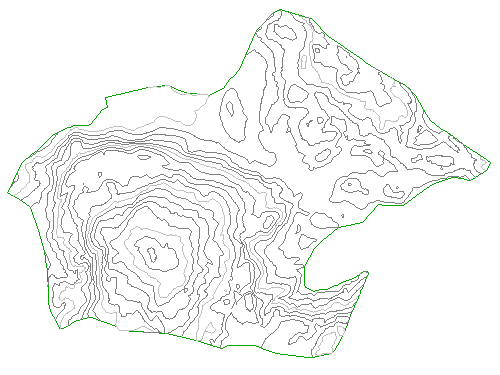

   La limite de contour est ajoutée à la définition de la surface. L'affichage de la surface dans le dessin est alors limité à la zone définie par la nouvelle limite de contour extérieure.

Masquage de la polyligne et modification du style de la surface

1. Cliquez sur l'onglet Début le groupe de fonctions Calques la liste déroulante Calque. En regard du calque _EG-BNDY, cliquez sur .
2. Sélectionnez la surface. Cliquez avec le bouton droit de la souris. Choisissez Propriétés de la surface.
3. Dans la boîte de dialogue Propriétés de la surface, sous l'onglet Informations, pour Style de la surface, sélectionnez Contours 5' and 25' (Background). Cliquez sur OK.

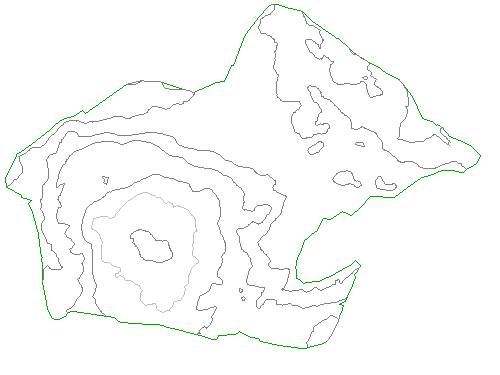

   Dans le style de surface sélectionné, les courbes de niveau s'affichent dans des couleurs estompées à de larges intervalles. Cet affichage permet aux principales caractéristiques de surface de rester visibles alors que vous vous concentrez sur les autres aspects de la conception de site.



Pour passer au didacticiel suivant, passez à la section Utiliser des surfaces importantes.
