Exercice 2 : Subdivision d'une parcelle avec un segment de forme libre

Dans cet exercice, vous allez subdiviser une parcelle avec des segments pouvant être placés le long de n'importe quelle ligne de parcelle.

Cet exercice est la suite de l'Exercice 1 : Création de parcelles à partir d'objets AutoCAD.

Création de parcelles à l'aide d'une ligne de forme libre

  1. Ouvrez le fichier Parcel-1B.dwg disponible dans le dossier des dessins de didacticiels.
  2. Cliquez sur l'onglet Début le groupe de fonctions Créer une conception la liste déroulante Parcelle Outils de création de parcelle Trouver.
  3. Dans la barre d'outils Outils de création de la parcelle, cliquez sur Créer librement.
  4. Dans la boîte de dialogue Créer des parcelles - Présentation, cliquez sur OK.

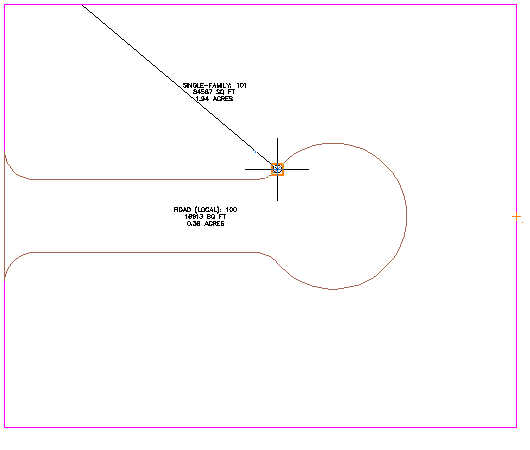

  5. Dans le dessin, placez l'accrochage à l'extrémité illustrée sur l'image suivante.

    Notez qu'il n'est pas nécessaire de spécifier la façade.

  6. Pour spécifier la direction de la ligne de parcelle, déplacez le curseur tout droit vers le haut et effectuez l'accrochage à l'intersection de la ligne de parcelle en arrière.

    La nouvelle parcelle est alors créée et étiquetée.

  7. Répétez les étapes 5 et 6 pour créer une autre ligne de parcelle, comme illustré sur l'image suivante.
  8. Appuyez sur ECHAP pour mettre fin à la commande.

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Subdivision d'une parcelle avec une ligne parallèle.
