Exercice 3 : Renumérotation des libellés de table

Dans cet exercice, vous allez renuméroter les libellés de table que vous avez créés lors du précédent exercice.

Vous allez renuméroter les libellés de la table de la courbe situés autour de l'impasse de l'axe East Street afin qu'ils suivent une rotation horaire. Vous allez utiliser la boîte de dialogue Numérotation des libellés de table que vous avez étudiée lors de l'exercice précédent pour spécifier le numéro de départ et l'incrément servant à renuméroter les libellés de la table.

Cet exercice est la suite de l'Exercice 2 : Conversion d'étiquettes en libellés.

Examen des paramètres de numérotation des libellés de table

    Remarque :

    Cet exercice utilise le fichier Labels-4a.dwg comportant les modifications apportées au cours de l'exercice précédent. Vous pouvez également ouvrir le fichier Labels-4b.dwg depuis le dossier des dessins de didacticiels.

  1. Dans la fenêtre d'outils, sur l'onglet Paramètres, cliquez avec le bouton droit de la souris sur le nom du dessin. Cliquez sur Numérotation des libellés de table.
  2. Dans la boîte de dialogue Numérotation des libellés de table, notez que les valeurs du numéro de départ de création du libellé de la table ne sont pas définies sur 1, comme c'était le cas dans l'Exercice 2 : Conversion d'étiquettes en libellés.

    Les valeurs du numéro de départ sont les premiers chiffres suivants disponibles basés sur les libellés de ligne, de courbe et de clothoïde du dessin et la valeur d'incrément spécifiée. Si vous insérez d'autres libellés de table dans le dessin, ces derniers empêchent la duplication des numéros de libellés.

    Remarque :

    La boîte de dialogue Numérotation des libellés de table spécifie les paramètres de numérotation des libellés pour tous les objets. Les paramètres que vous indiquez dans les étapes suivantes s'appliqueront aux libellés de table de tous les objets.

  3. Sous Renumérotation du libellé de la table, acceptez les valeurs par défaut.

    Pour cet exercice, vous allez redémarrer la numérotation de la courbe au chiffre 1 et utiliser un incrément de 1.

  4. Cliquez sur OK.

Renumérotation des libellés de table

  1. Dans le dessin, effectuez un zoom avant sur la zone située autour de l'impasse située à l'extrémité de l'axe East Street.
  2. Cliquez sur un libellé d'étiquette pour le sélectionner. Cliquez sur l'onglet Etiquettes le groupe de fonctions ModificationRenuméroter les libellés.
  3. Cliquez sur le libellé C6.

    Un message vous avertit que le libellé numéro 1 existe déjà. Si vous appuyez sur ENTREE, le prochain libellé de courbe disponible sera appliqué à ce libellé. Pour cet exercice, un libellé dupliqué est acceptable, car nous allons continuer la renumérotation pour éliminer les doublons.

  4. Sur la ligne de commande, entrez C pour créer un libellé de table de courbe dupliqué.

    Le libellé de la table de la courbe apparaît désormais comme C1.

  5. Appuyez sur Echap.
  6. Répétez les étapes 3 à 5 pour les autres libellés de table de la courbe afin que ceux-ci soient étiquetés de C1 à C7 dans le sens des aiguilles d'une montre dans l'impasse.

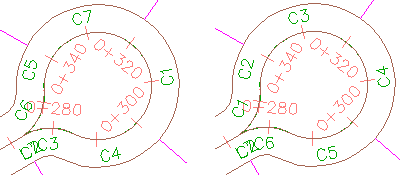

    Libellés de table : libellés d'origine (à gauche) et renumérotés (à droite)

  7. Effectuez un panoramique sur la table de la courbes et ligne de parcelle que vous avez créée dans l' Exercice 2 : Conversion d'étiquettes en libellés.

    Notez que la table est automatiquement mise à jour pour refléter la nouvelle numérotation de la courbe.

    Approfondissement : Ajoutez des étiquettes de segment aux autres parcelles situées sur l'axe East Street, puis convertissez les étiquettes en libellés de table. Renumérotez les libellés de table le long de l'emprise routière afin qu'ils suivent le sens des aiguilles d'une montre.

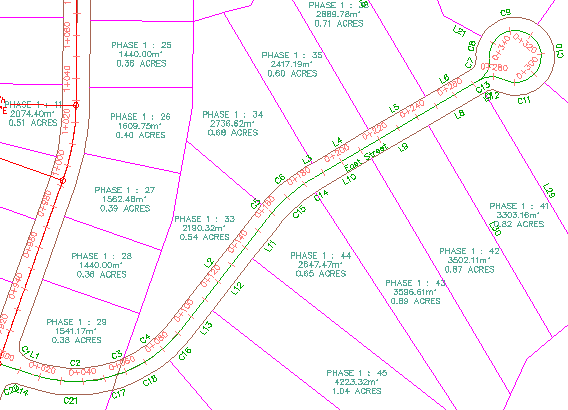

    Libellés de table renumérotés le long de l'emprise routière

Pour passer au didacticiel suivant, passez à la section Utilisation des styles d'étiquette.
