Exercice 2 : Conversion d'étiquettes en libellés

Dans cet exercice, vous allez créer des étiquettes de segment de parcelle, convertir les étiquettes en libellés et déplacer les données dans une table.

Dans l'Exercice 1 : Création d'une table d'aires de parcelle, vous avez créé une table dans le dessin Labels-Parcels référencé en externe. Dans cet exercice, vous allez créer des étiquettes de segment de parcelle directement dans le dessin en cours. Vous convertirez ensuite les étiquettes de segment en libellés et créerez une table pour afficher les informations détaillées d'étiquette.

Cet exercice est la suite de l'Exercice 1 : Création d'une table d'aires de parcelle.

Etiquetage des segments de parcelle

    Remarque :

    Cet exercice utilise le fichier Labels-4a.dwg comportant les modifications apportées au cours de l'exercice précédent.

  1. Cliquez sur l'onglet Annotationle groupe de fonctions Etiquettes et tablesle menu Ajouter des étiquettesParcelleAjouter des étiquettes de parcelle.
  2. Dans la boîte de dialogue Ajouter des étiquettes, spécifiez les paramètres suivants :
    • Type d'étiquette: Segments multiples
    • Style de l'étiquette de ligne: Style de l'étiquette du contour de parcelleBearing Over Distance
    • Style d'étiquettes de courbe: Style de l'étiquette de la courbe de la parcelleDelta Over Length And Radius
  3. Cliquez sur Numérotation des libellés de table.
  4. Dans la boîte de dialogue Numérotation des libellés de table, étudiez les paramètres disponibles.

    Les paramètres indiquent le numéro de départ et l'incrément de la ligne, de la courbe et les clothoïdes. Notez que les numéros de départ et les propriétés d'incrément sont différents pour la Création du libellé de la table et pour la Renumérotation du libellé de la table. Pour cet exercice, acceptez la valeur 1 par défaut pour toutes les propriétés. Quand vous convertissez les étiquettes en libellés de table, celles-ci utilisent toutes un numéro de départ et un incrément de 1. Vous utiliserez les propriétés de Renumérotation du libellé de la table ultérieurement.

  5. Dans la boîte de dialogue Numérotation des libellés de table, cliquez sur Annuler.
  6. Dans la boîte de dialogue Ajouter des étiquettes, cliquez sur Ajouter.
  7. Cliquez sur les étiquettes d'aires de parcelles dans l'ordre suivant : 39, 40, 41, 37, 38. Appuyez sur ENTREE pour accepter la direction par défaut dans le sens horaire de l'étiquette.

    Lorsque vous cliquez, les étiquettes sont placées sur chaque segment de parcelle. Si vous le souhaitez, effectuez un zoom avant pour examiner les étiquettes avant de les convertir en libellés.

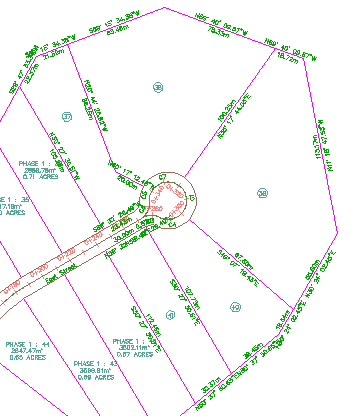

    Etiquettes de segment de parcelle

  8. Lorsque vous avez fini d'étiqueter les parcelles, cliquez avec le bouton droit de la souris pour mettre fin à la commande.

    La boîte de dialogue Ajouter des étiquettes reste ouverte pour vous permettre d'étiqueter des parcelles supplémentaires ou d'autres objets le cas échéant. Vous pouvez la fermer car nous ne l'utiliserons plus dans cet exercice.

Placement des étiquettes de segment dans une table

  1. Cliquez sur l'onglet Annotationle groupe de fonctions Etiquettes et tablesle menu Ajouter des tablesParcelleAjouter un segment.

    Cette option crée une table qui affiche les segments de ligne et les segments de courbe des parcelles étiquetées.

  2. Dans la boîte de dialogue Création de table, dans la zone Sélectionner par étiquette ou style, cochez la case Appliquer pour les deux styles d'étiquette que vous avez placés sur les segments de parcelle, à savoir :
    • Courbe de parcelle: Delta Over Length And Radius
    • Contour de parcelle: Bearing Over Distance
  3. Cliquez sur OK.

    Lorsque vous déplacez le curseur dans le dessin, le coin supérieur gauche de la table est associé au curseur.

  4. Déplacez le curseur en dehors de la surface, puis cliquez.

    La table est insérée dans le dessin. Notez que les étiquettes de la ligne et de la courbe situées à proximité des parcelles ont été converties en libellés.

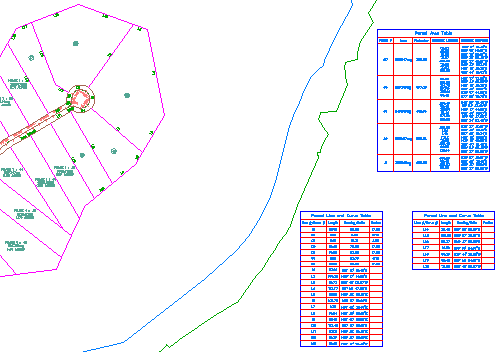

    Conversion des étiquettes de segments de parcelle en libellés avec insertion de la table des segments de parcelle dans le dessin

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Renumérotation des libellés de table.
