Exercice 1 : Création d'un profil projet

Dans cet exercice, vous allez créer le profil projet. Cette ligne de profil en long est généralement utilisée pour afficher les altitudes le long d'une surface finale ou de la surface d'une route proposée.

Le profil projet est semblable à un axe horizontal car il est composé de tangentes droites avec des courbes facultatives à l'intersection de ces tangentes. Les tangentes et les courbes sur profil projet se trouvent dans le plan vertical et les points d'intersection sont appelés "points d'intersection verticale" (PIV).

Cet exercice est la suite du didacticiel Utilisation de lignes de profil en long de surface.

Masquage des lignes de profil en long de décalage

  1. Ouvrez le fichier Profile-2C.dwg qui se trouve dans le dossier des dessins de didacticiels.
  2. Cliquez sur la grille du bas pour sélectionner le dessin de profil en long PV-1. Cliquez avec le bouton droit de la souris. Cliquez sur Propriétés du dessin de profil en long.
  3. Dans la boîte de dialogue Propriétés du dessin de profil en long, dans l'onglet Lignes de profil en long, désactivez les cases à cocher Dessiner associées aux lignes de profil en long des décalages droit et gauche.

    L'onglet Lignes de profil en long affiche toutes les lignes de profil en long, lignes de profil en long de surface et profils projets, d'un axe horizontal donné. Vous pouvez utiliser les cases à cocher Dessiner pour indiquer les lignes de profil en long à afficher dans le dessin de profil en long.

    Approfondissement : Vous pouvez supprimer de manière définitive une ligne de profil en long en la sélectionnant dans le dessin (ou dans la fenêtre d'outils), puis en appuyant sur la touche Suppr. Si vous supprimez une ligne de profil en long, cette ligne de profil en long est supprimée de tous les dessins de profils en long, de la liste des lignes de profil en long dans la boîte de dialogue Propriétés des dessins de profils en long et de la fenêtre d'outils. Pour rétablir une ligne de profil en long de surface supprimée, créez-en une. La nouvelle ligne de profil en long apparaît dans tous les dessins de profils en long applicables et peut être modifiée via la boîte de dialogue Propriétés du dessin de profil en long.

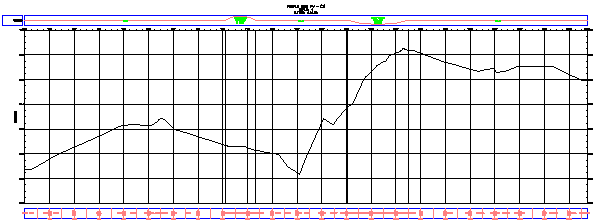

    Pour poursuivre cet exercice, vérifiez que la ligne de profil en long de la ligne d'axe est visible dans le dessin de profil en long PV- (1).

  4. Cliquez sur OK.

Spécification des paramètres de création d'une ligne de profil en long

  1. Remarque :

    Désactivez la fonction Accrochage aux objets (ACCROBJ).

  2. Cliquez sur l'onglet Début le groupe de fonctions Créer une conception la liste déroulante Ligne de profil en longOutils de création de la ligne de profil en long Trouver.
  3. Cliquez sur la grille du bas pour sélectionner le dessin de profil en long PV-1.
  4. Dans la boîte de dialogue Créer une ligne de profil en long - Dessiner nouveau, définissez le Style de la ligne de profil en long sur Ligne projet.
  5. Dans la liste Jeu d'étiquettes de ligne de profil en long, choisissez Standard. Cliquez sur .
  6. Dans la boîte de dialogue Jeu d'étiquettes de ligne de profil en long, sous l'onglet Etiquettes, spécifiez les paramètres suivants :
    • Type : Points de géométrie horizontaux
    • Etiquette du point de géométrie horizontal de la ligne de profil en long : Station & Type.
  7. Cliquez sur Ajouter.
  8. Dans la boîte de dialogue Points de géométrie, examinez les points de géométrie susceptibles d'être étiquetés. Vous pouvez indiquer n'importe quelle combinaison de points que vous souhaitez étiqueter. Cliquez sur OK.
    Remarque :

    Pour plus d'informations sur les étiquettes de points de géométrie, reportez-vous à l'exercice du didacticiel Ajout d'étiquettes en groupes.

  9. Dans la boîte de dialogue Jeu d'étiquettes de la ligne de profil en long, cliquez sur OK.
  10. Cliquez sur l'onglet Normes de conception.

    Les options de cet onglet ne sont utilisées que si vous voulez vérifier que la conception de la ligne de profil en long respecte certaines normes de conception spécifiques. Vous n'appliquerez pas de normes de conception à la ligne de profil en long dans cet exercice. L'utilisation des normes de conception est décrite dans le didacticiel Conception d'une ligne de profil en long respectant les normes locales.

  11. Cliquez sur OK pour accepter les paramètres.

Dessin du profil projet.

  1. Dans la barre d'outils Outils de création de la ligne de profil en long, cliquez sur la flèche qui se trouve à droite de , puis cliquez sur Paramètres de la courbe.
  2. Dans la boîte de dialogue Paramètres de la courbe verticale, spécifiez les paramètres suivants :
    • Type de courbe : Parabolique
    • Longueur de Courbes à point haut : 100
    • Longueur de la courbe circulaire à point bas : 100

    Notez que vous pouvez sélectionner l'un de trois types de courbe et spécifier des paramètres pour chaque type.

  3. Cliquez sur OK.
  4. Dans la barre d'outils Outils de création de la ligne de profil en long, assurez-vous que l'option Dessiner des tangentes avec courbes est sélectionnée.

    Vous êtes prêt à dessiner le profil projet en cliquant dans le dessin aux emplacements proposés des PIV. L'application insère une courbe au niveau de chaque PIV. Pour être réaliste, votre ligne devra suivre la ligne de profil en long générale de la ligne d'axe de la surface. Toutefois, elle peut traverser des vallées et des collines pentues pour dessiner une surface de route plus lisse.

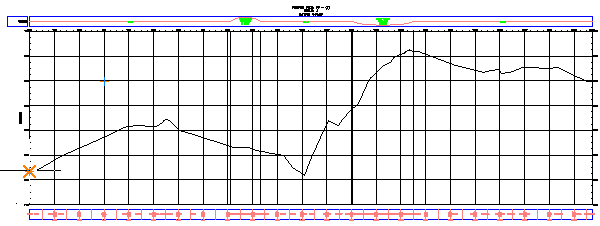

  5. Dans le dessin de profil en long, cliquez sur le côté gauche, près de la ligne de profil en long de la surface de la ligne d'axe, pour commencer le profil projet.

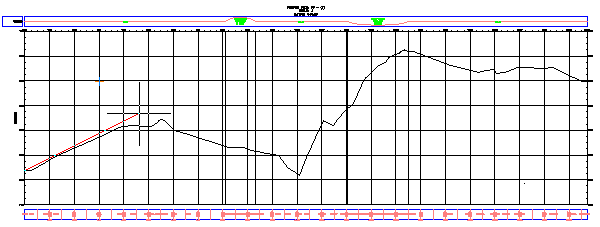

  6. Prolongez la ligne vers la droite, puis cliquez à un autre emplacement près de la ligne de profil en long de la surface de la ligne d'axe. Continuez ainsi.

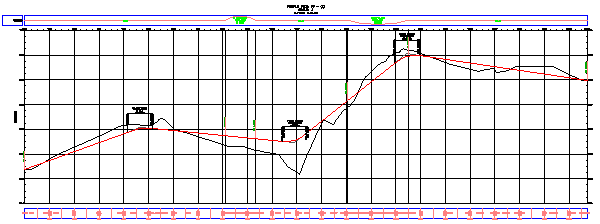

  7. Au dernier point, cliquez avec le bouton droit de la souris pour terminer la ligne de profil en long. Le profil projet est dessiné et étiqueté.
  8. Effectuez un zoom et un panoramique le long du profil projet pour examiner les étiquettes.

Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Modification d'un profil projet.
