Exercice 1 : Création d'axes de référence pour le décalage

Dans cet exercice, vous allez créer des axes de référence pour le décalage dynamique pour un alignement de la ligne d'axe existant.

Création de décalages d'alignement de la ligne d'axe

  1. Ouvrez le fichier Align-6A.dwg qui se trouve dans le dossier des dessins de didacticiels.

    Le dessin contient une surface et un axe.

  2. Cliquez sur l'onglet Début le groupe de fonctions Créer une conception la liste déroulante Axe Créer un axe décalé Trouver.
  3. Sélectionnez l'axe dans le dessin.
  4. Dans la boîte de dialogue Créer un axe décalé, spécifiez les paramètres suivants :
    • Nb de décalages à gauche : 1
    • Nb de décalages à droite : 1
    • Décalage incrémentiel à gauche : 12
    • Décalage incrémentiel à droite : 12
    • Style d'axe : ETW
    • Jeu d'étiquettes de l'axe : Offset Labels
    Remarque : Pour plus d'informations sur les autres options disponibles dans cette boîte de dialogue, y compris les options d'ajout d'élargissement et de création de lignes de profil en long de décalage, reportez-vous à la rubrique Boîte de dialogue Créer des axes décalés.
  5. Cliquez sur OK.

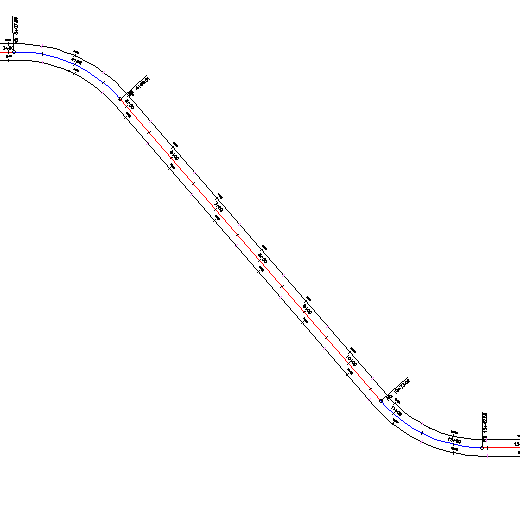

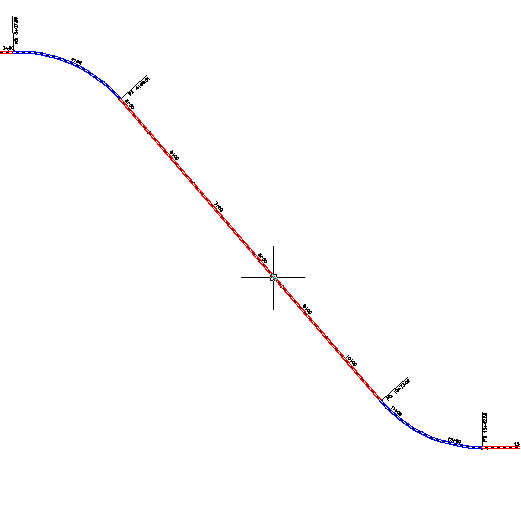

    Un axe de référence pour le décalage est créé de chaque côté de l'alignement de la ligne d'axe.

  6. Dans l'onglet Prospecteur de la fenêtre d'outils, développez l'ensemble AxesAxes de décalage.

    Notez que les deux axes que vous avez créés ont été placés dans l'ensemble Axes de décalage. Vous pouvez créer des lignes de profil en long, des dessins de profils en long et des groupes de tabulations à partir d'axes de référence pour le décalage, tout comme vous pouvez le faire pour les alignements de la ligne d'axe standard.

Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Modification d'un axe de référence pour le décalage.
