Dans cet exercice, vous allez apprendre à modifier des styles d'étiquette selon différentes méthodes.
En effet, en fonction du type d'étiquette à modifier et du nombre d'étiquettes de ce type à changer, vous pouvez modifier les styles d'étiquette des manières suivantes :
- Objets d'étiquette uniques, y compris les étiquettes de courbe d'axe et de tangente.
- Groupes d'objets d'étiquette, y compris les étiquettes d'abscisse curviligne d'axe et les étiquettes de point de géométrie.
- Objets d'étiquette individuels faisant partie d'un groupe, comme une étiquette d'abscisse curviligne d'axe unique.
- Objets étiquetés séparément dans la vue de liste Prospecteur, y compris les parcelles, les points et les réseaux de canalisations.
Reportez-vous à l'Exercice 1 : Création d'une table d'aires de parcelle pour consulter les informations relatives à la modification des styles d'étiquette d'aires de parcelle dans la vue de liste Prospecteur.
Cet exercice est la suite de l'Exercice 4 : Changement de l'état modifié d'une étiquette.
Modification du style d'étiquette d'un objet d'étiquette unique
- Effectuez un panoramique et un zoom sur la zone située à l'extrémité de l'impasse de West Street.
- Cliquez sur l'étiquette rouge de la courbe située entre les abscisses curvilignes 0+200 et 0+220 sur West Street.
Des poignées apparaissent sur l'étiquette de la courbe, mais aucune autre étiquette n'est sélectionnée. Cette étiquette est un objet d'étiquette unique qui ne fait pas partie d'un groupe d'étiquettes.
- Cliquez sur l'étiquette avec le bouton droit de la souris. Choisissez Propriétés.
- Dans la palette Propriétés, dans la liste Style de l'étiquette de la courbe, notez que vous pouvez sélectionner un style de l'étiquette de la courbe générale. Les styles généraux peuvent être appliqués aux étiquettes de ligne et de courbe qui annotent un axe, une ligne de profil en long ou des segments de parcelle. Sélectionnez Style de l'étiquette de la courbe générale
Radius Only. Le style d'étiquette de courbe individuel est modifié, mais les autres étiquettes de la courbe présentes sur l'impasse ne sont pas affectées.
- Appuyez sur ECHAP pour désélectionner l'étiquette.
Style d'étiquette de la courbe modifiée
Cet exercice utilise le fichier Labels-5b.dwg comportant les modifications apportées au cours de l'exercice précédent. Vous pouvez également ouvrir le fichier Labels-5c.dwg depuis le dossier des dessins de didacticiels.
Modification du style d'étiquette d'un groupe d'objets d'étiquette
- Cliquez sur l'étiquette d'abscisse curviligne 0+220.
Des poignées apparaissent sur toues les étiquettes d'abscisse curviligne, ce qui indique que l'étiquette 0+220 fait partie du groupe d'étiquettes d'abscisse curviligne.
- Cliquez sur l'étiquette avec le bouton droit de la souris. Choisissez Propriétés.
- Dans la palette Propriétés, dans la liste Style de l'étiquette de l'abscisse curviligne principale, sélectionnez Parallel With Tick.
Le style d'étiquette est modifié pour toutes les étiquettes d'abscisse curviligne principale de West Street.
- Appuyez sur ECHAP pour désélectionner les étiquettes d'abscisse curviligne principale.

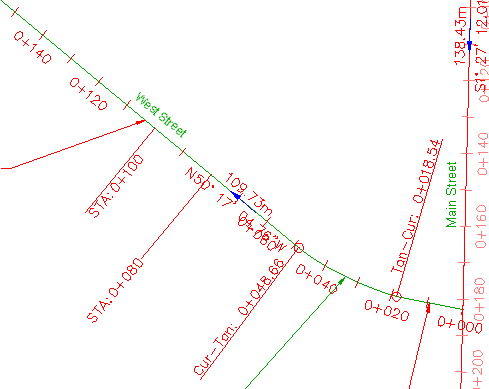

Style de groupe d'étiquettes d'abscisse curviligne principale modifié
Modification du style d'étiquette d'un objet d'étiquette individuel faisant partie d'un groupe
- Cliquez sur l'étiquette d'abscisse curviligne 0+060 tout en maintenant la touche Ctrl enfoncée.
Une poignée apparaît sur l'abscisse curviligne 0+060. Les autres étiquettes d'abscisse curviligne principale ne sont pas sélectionnées.
- Cliquez sur l'étiquette avec le bouton droit de la souris. Choisissez Propriétés.
- Dans la palette Propriétés, dans la liste Style de l'étiquette de l'abscisse curviligne principale, sélectionnez Perpendicular With Line.
Le style d'étiquette est modifié uniquement pour l'étiquette d'abscisse curviligne 0+060. Les autres étiquettes d'abscisse curviligne principale de West Street conservent leur style actuel.
- Appuyez sur ECHAP pour désélectionner l'étiquette.

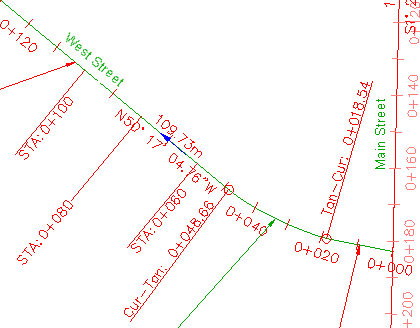

Style d'étiquette d'abscisse curviligne principale modifié : ABS: 0+060 uniquement
Pour poursuivre ce didacticiel, passez à l'Exercice 6 : Création d'un style d'étiquette qui fait référence à un autre objet.
